Правила совместной прокладки электрических и слаботочных кабелей в СКС

Стандарты на СКС российский ГОСТ Р 53246 – 2008, международный ISO 11801 и американский TIA/EIA – 568B ничего не сообщают о совместной прокладке кабеля витая пара и электрических кабелей. Ранее в приложении к стандарту TIA/EIA – 569 находилась таблица с расстояниями, на которых допускалась совместная прокладка кабелей в зависимости от мощности экрана. Но в обновленный стандарт TIA/EIA – 569А эта таблица уже не вошла, так как данный вопрос недостаточно хорошо изучен. Поэтому ссылаться на неё и приводить её не имеет смысла. Но правила, которых рекомендуется придерживаться при выполнении проектирования и монтажа СКС существуют.

  • 1) между слаботочным кабелем и электрическим должна быть перегородка. Это делается с целью обеспечения электро и пожаробезопасности;
  • 2) чем дальше друг от друга находятся электрический кабель и оборудование, потребляющее и распределяющее электрическую мощность, тем меньше воздействий на витую пару;
  • 3) пересечение электрических и слаботочных кабелей необходимо осуществлять перпендикулярно;
  • 4) для снижения уровня воздействия можно использовать защищенные витые пары или экранированный кабель витая пара, либо использовать электрический кабель с экраном или прокладывать электрические и витые пары в металлических коробах и трубах;

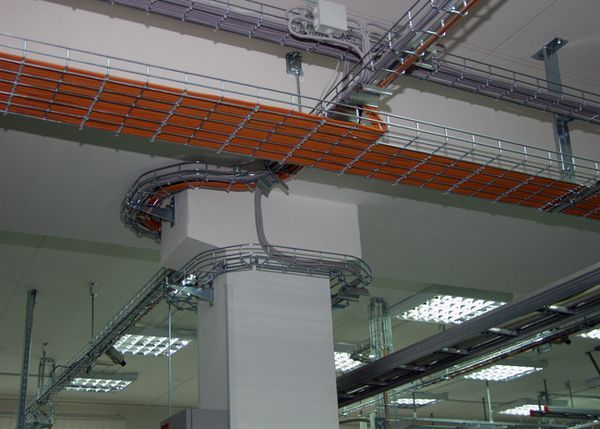

  • 5) в коридорах желательно прокладывать пучки электрических и слаботочных кабелей по разным кабелепроводам и каналам, проходящим по разным стенам.


Требования и рекомендации из справочного руководства для инсталляторов:

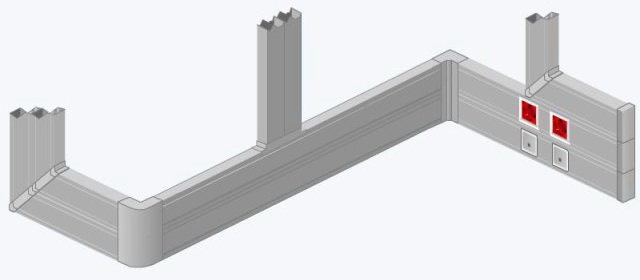

  • - Допускается в одном кабелепроводе прокладывать витопарные и электрические кабели в разных отсеках или секциях, имеющих сплошные продольные перегородки с пределом огнестойкости не менее 0,25 ч. из несгораемого материала только в рабочих зонах на расстоянии не более 15-ти метров, если электрическая мощность будет не более 5 кВА.


  • - Электрические и слаботочные кабели допускается прокладывать параллельно на расстоянии не менее 50 мм друг от друга в разных кабелепроводах или секциях кабелепроводов. Если напряженность электрического поля, образующегося от электрического кабеля, будет более 3 В/м, то необходимо увеличить расстояние между электрическими и слаботочными кабелями или снизить уровень электромагнитных помех.
  • - Витопарные и электрические кабели должны пересекаться только под прямым углом.
  • - Неэкранированные витопарные кабели должны проходить на расстоянии не менее 125 мм от газоразрядных ламп дневного света (люминесцентных ламп) и других высоковольтных устройств, содержащих разрядники. - Неэкранированные витопарные кабели должны прокладываться на расстоянии не менее 1.5 метров от источников сильных электромагнитных помех, образующих напряженность электрического поля свыше 3 В/м.
  • - Распределительные устройства с заделанными неэкранированными витопарными кабелями должны располагаться на расстоянии не менее 3-х метров от источников сильных электромагнитных помех, образующих напряженность электрического поля свыше 3 В/м.

(Источник: http://ockc.ru)
