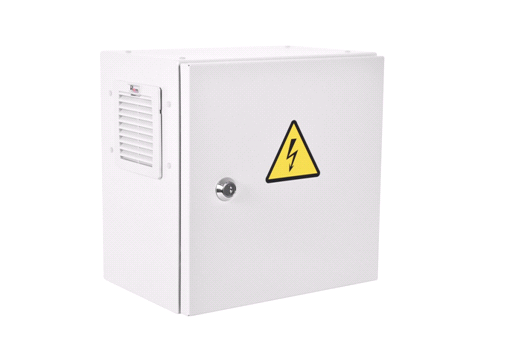

Всепогодные настенные укомплектованные шкафы серии ШТВ-Н Эконом


Новая линейка укомплектованных навесных шкафов ЦМО серии ШТВ-НЭ является экономичным решением, цена которого существенно ниже цены изделий стандартной линейки ШТВ-Н.

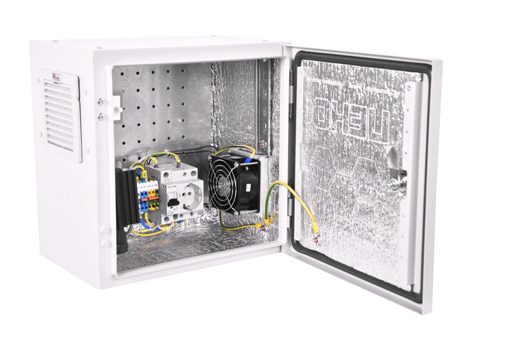

Оборудование в шкафах крепится на перфорированную монтажную панель с шагом перфорации 25 мм, на боковой поверхности при помощи монтажной шины EMW-RM (не входит в комплект поставки) и с использованием DIN-рейки. Шкафы предназначены для размещения наружных систем видеонаблюдения, систем безопасности и телекоммуникационного оборудования, обеспечивают защиту от воздействия окружающей среды и несанкционированного доступа, а также поддерживают температурный режим внутри шкафа.



Навесной шкаф ШТВ-НЭ крепится на стену при помощи 4 уголков (анкеры не входят в комплект поставки), при необходимости можно применить крепление на столб ККС-ШТВ-НЭ (не входит в комплект поставки).


В качестве дополнительной защиты от вредных факторов окружающей среды возможна установка оцинкованной дождевой крыши модели КД-ШТВ-НЭ, а в комплектации Т1 – установка оцинкованных защитных козырьков КЗ-ШТВ-НЭ для защиты вентилятора и выпускного фильтра.






Допустимая распределённая статическая нагрузка до 150 кг.


Код производителя

Наименование изделия

Артикул изделия

30550440704

Шкаф ЭКОНОМ уличный всепогодный настенный укомплектованный (В300 × Ш300 × Г210), комплектация T1-IP54

ШТВ-НЭ-3.3.21-3ВВА-Т1

30550440716

Шкаф ЭКОНОМ уличный всепогодный настенный укомплектованный (В300 × Ш300 × Г210), комплектация T2-IP65

ШТВ-НЭ-3.3.21-3ААА-Т2

30550440708

Шкаф ЭКОНОМ уличный всепогодный настенный укомплектованный (В400 × Ш400 × Г210), комплектация T1-IP54

ШТВ-НЭ-4.4.21-3ВВА-Т1

30550440717

Шкаф ЭКОНОМ уличный всепогодный настенный укомплектованный (В400 × Ш400 × Г210), комплектация T2-IP65

ШТВ-НЭ-4.4.21-3ААА-Т2

30550440709

Шкаф ЭКОНОМ уличный всепогодный настенный укомплектованный (В400 × Ш400 × Г250), комплектация T1-IP54

ШТВ-НЭ-4.4.25-3ВВА-Т1

30550440718

Шкаф ЭКОНОМ уличный всепогодный настенный укомплектованный (В400 × Ш400 × Г250), комплектация T2-IP65

ШТВ-НЭ-4.4.25-3ААА-Т2

30550440713

Шкаф ЭКОНОМ уличный всепогодный настенный укомплектованный (В500 × Ш500 × Г250), комплектация T1-IP54

ШТВ-НЭ-5.5.25-3ВВА-Т1

30550440719

Шкаф ЭКОНОМ уличный всепогодный настенный укомплектованный (В500 × Ш500 × Г250), комплектация T2-IP65

ШТВ-НЭ-5.5.25-3ААА-Т2

30550440714

Шкаф ЭКОНОМ уличный всепогодный настенный укомплектованный (В500 × Ш500 × Г300), комплектация T1-IP54

ШТВ-НЭ-5.5.3-3ВВА-Т1

30550440720

Шкаф ЭКОНОМ уличный всепогодный настенный укомплектованный (В500 × Ш500 × Г300), комплектация T2-IP65

ШТВ-НЭ-5.5.3-3ААА-Т2

30550440715

Шкаф ЭКОНОМ уличный всепогодный настенный укомплектованный (В600 × Ш600 × Г300), комплектация T1-IP54

ШТВ-НЭ-6.6.3-3ВВА-Т1

30550440721

Шкаф ЭКОНОМ уличный всепогодный настенный укомплектованный (В600 × Ш600 × Г300), комплектация T2-IP65

ШТВ-НЭ-6.6.3-3ААА-Т2

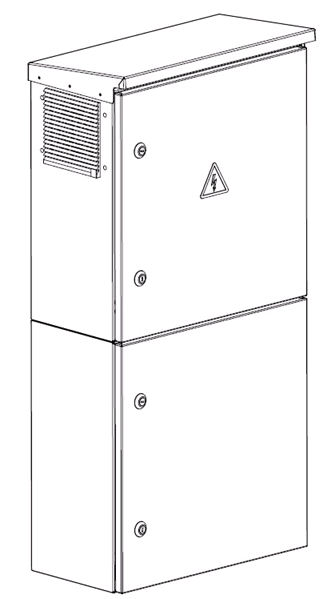

Благодаря имеющимся отверстиям в крыше и днище шкафы легко можно крепить вертикально по два и более. Перевесив дверь одного шкафа, можно сориентировать два шкафа кабельными вводами друг к другу, что позволит свободно прокладывать кабель.


Для новой линейки шкафов ШТВ-НЭ доступен ряд аксессуаров:

Крыша дождевая оцинкованная КД-ШТВ-НЭ-х.х

Выполнена из оцинкованной стали. Обеспечивает дополнительную защиту шкафа от осадков при наружной установке со стоком воды сзади. Рекомендуется использовать для защиты зазора между корпусом и дверью от осадков и УФ-лучей. Крыша адаптирована для крепления совместно с комплектом для навески на стену или на столб KKC-ШТВ-НЭ. Крепится через крышу шкафа. Необходимый крепёж входит в комплект поставки.

Код производителя

Наименование изделия

Артикул изделия

30550342102

Оцинкованная крыша дождевая для шкафов серии ШТВ-НЭ шириной 300, глубиной 210 мм

КД-ШТВ-НЭ-3.21

30550342104

Оцинкованная крыша дождевая для шкафов серии ШТВ-НЭ шириной 400, глубиной 210 мм

КД-ШТВ-НЭ-4.21

30550342105

Оцинкованная крыша дождевая для шкафов серии ШТВ-НЭ шириной 400, глубиной 210 мм

КД-ШТВ-НЭ-4.25

30550342108

Оцинкованная крыша дождевая для шкафов серии ШТВ-НЭ шириной 500, глубиной 250 мм

КД-ШТВ-НЭ-5.25

30550342109

Оцинкованная крыша дождевая для шкафов серии ШТВ-НЭ шириной 500, глубиной 300 мм

КД-ШТВ-НЭ-5.3

30550342113

Оцинкованная крыша дождевая для шкафов серии ШТВ-НЭ шириной 600, глубиной 300 мм

КД-ШТВ-НЭ-6.3

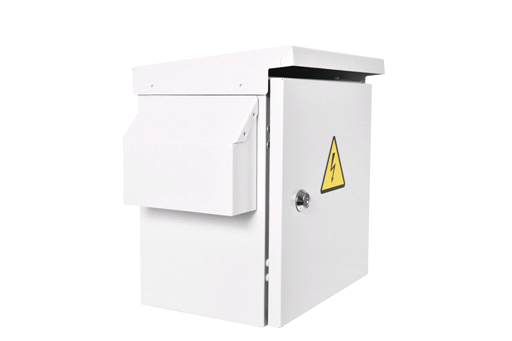

Комплект козырьков защитных оцинкованных КЗ-ШТВ-НЭ-х для шкафов  комплектации Т1

Комплект защитных козырьков для дополнительной защиты от осадков воздушных фильтров и вентиляторов с фильтром в шкафах ШТВ-НЭ комплектации Т1. При обработке сопрягаемых поверхностей козырька и стенки шкафа достигается уровень пылевлагозащиты IP56.

Козырьки служат дополнительной защитой от несанкционированного доступа в шкаф и повреждения вентилятора и фильтра, тем самым повышают общую вандалоустойчивость. Изделие выполнено из листовой оцинкованной стали толщиной 1,5 мм, соединение стенок выполнено без применения сварки, что повышает стойкость к агрессивной окружающей среде и коррозии.



Код производителя

Наименование изделия

Артикул изделия

30440325702

Оцинкованные козырьки защитные для вентилятора и фильтра D92 в шкафы ШТВ-НЭ глубиной 210 мм

КЗ-ШТВ-НЭ-92

30440325701

Оцинкованные козырьки защитные для вентилятора и фильтра D125 в шкафы ШТВ-НЭ глубиной 250, 300 мм

КЗ-ШТВ-НЭ-125

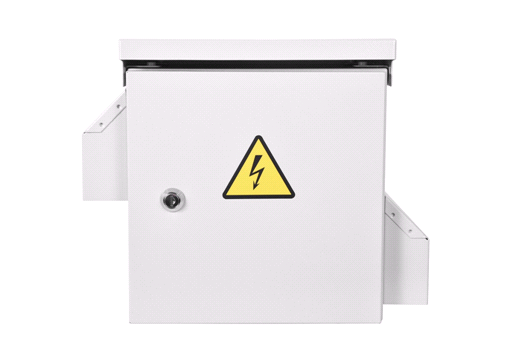

Комплект крепления на столб ККС-ШТВ-НЭ-х

Изделие выполнено из оцинкованной стали. Представляет собой конструкцию для надёжного и удобного крепления на круглые или прямоугольные опоры шкафов ШТВ-НЭ.

Код производителя

Наименование изделия

Артикул изделия

30550342200

Комплект крепления на столб для шкафов серии ШТВ-НЭ шириной 300 мм

ККС-ШТВ-НЭ-3

30550342201

Комплект крепления на столб для шкафов серии ШТВ-НЭ шириной 400 мм

ККС-ШТВ-НЭ-4

30550342202

Комплект крепления на столб для шкафов серии ШТВ-НЭ шириной 400 мм

ККС-ШТВ-НЭ-5

30550342203

Комплект крепления на столб для шкафов серии ШТВ-НЭ шириной 600 мм

ККС-ШТВ-НЭ-6




22.02.2019
