Конфигуратор EMS

Уважаемые партнёры,

Промышленные корпусы торговой марки Elbox продолжают завоёвывать рынок. Производственная группа Remer рада представить новый сервис «Конфигуратор EMS», который поможет потребителям сконфигурировать электротехнический шкаф EMS под конкретные требования проекта и получить артикул, спецификацию и рекомендованную цену.



Большой выбор конфигураций корпусов Elbox даёт возможность собрать достаточно разнообразную линейку шкафов с каркасом EMS на сложном профиле MS, выдерживающем распределённую нагрузку до 3 000 кг. Шкаф имеет высокий уровень защиты IP65, а с установленным кондиционером или вентиляторами – IP55.

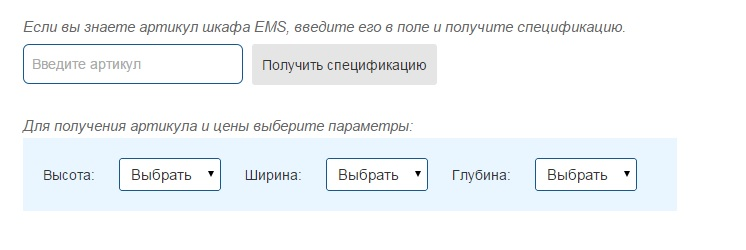

Давайте рассмотрим принцип работы конфигуратора и возможность выбора аксессуаров.

Каркас EMS

Начнем конфигурирование промышленного шкафа с выбора типа, это может быть электротехнический или телекоммуникационный шкаф. Возможность выбора высоты варьируется от 1 600 мм до 2200 мм, ширины – от 600 до 1200 мм, глубины – от 400 до 1200 мм.

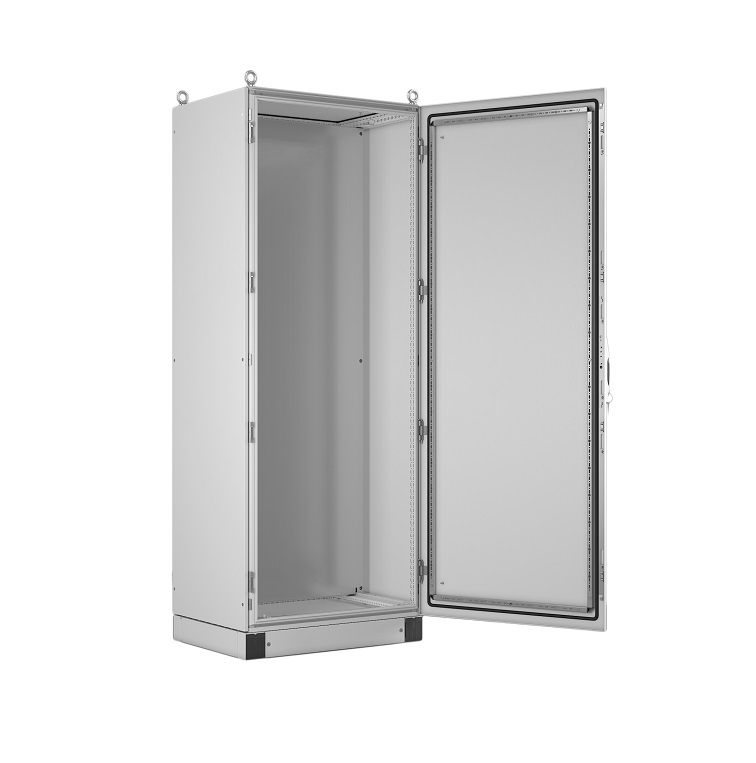

Рис.1. Стандартно собранный шкаф EMS с металлической дверью, металлическими стенками, монтажной панелью

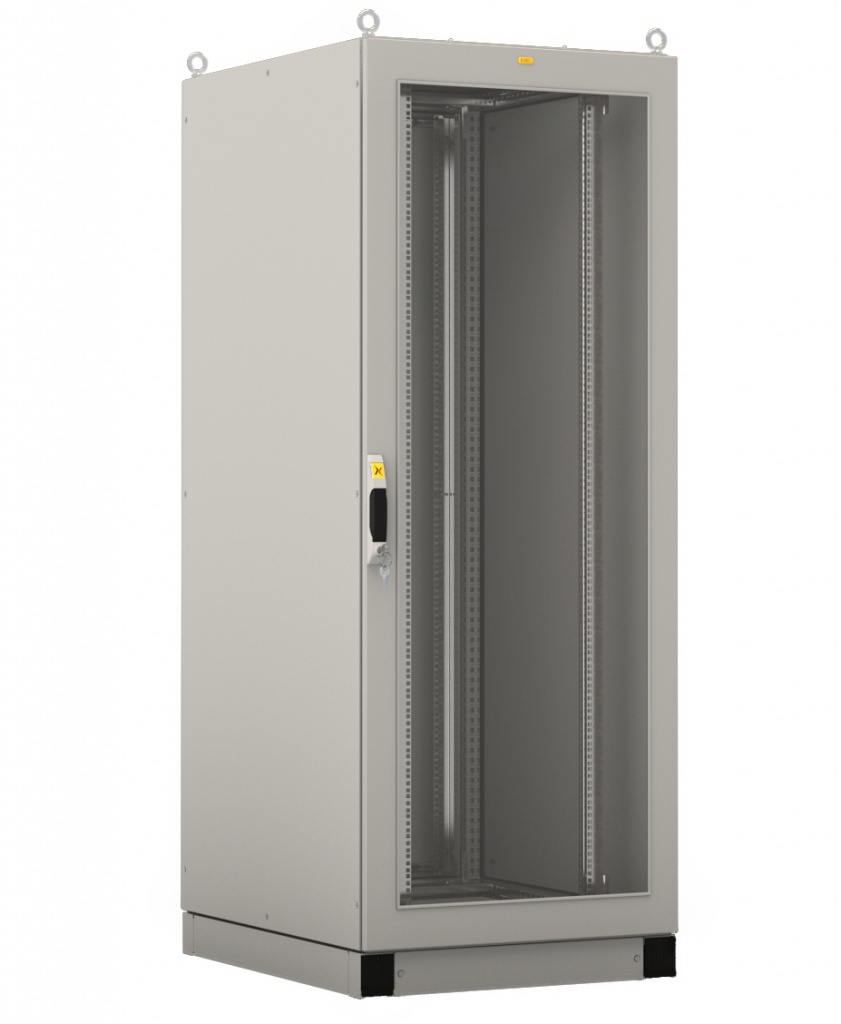

Рис.2. Шкаф EMS с 19” направляющими и стеклянной дверью


Если Вам необходим электротехнический шкаф, то в качестве аксессуара могут быть выбраны одна или две монтажные панели. Одна монтажная панель применяется в шкафах с односторонним обслуживанием. В шкафах с двухсторонним обслуживанием устанавливают две монтажные панели, разделяющие внутреннее пространство шкафа на функциональные отсеки с фронтальной и тыльной сторон, при этом, глубина отсеков может регулироваться.

Если вы собираете телекоммуникационный шкаф, то вам необходимо использовать направляющие. Вертикальные направляющие позволяют организовать монтажное пространство для 19” оборудования, а также при необходимости монтажное пространство 21” и 23” в шкафах шириной от 800 мм.

Использование вертикальных направляющих с монтажной панелью позволяет расширить диапазон типоразмеров оборудования устанавливаемого в один шкаф для совместной работы. Внимание! В этом случае монтажная панель устанавливается только в проем каркаса. Установка монтажной панели в средней части монтажного пространства каркаса не допускается.

Пример. В примере мы соберем реальный шкаф, и в результате выясним артикул конечного изделия, по которому можно будет сделать заказ. Артикул будет начинаться с EMS, что обозначает серию шкафа. Далее через дефис следуют шифр типа (точнее, его оснащения в зависимости от назначения) и условное обозначение габаритных размеров.

Обозначения для типа шкафа


нет  0
одна монтажная панель  P
19" направляющие (4 шт.)  U
19" направляющие и панель  UP
две монтажные панели  PP

Размеры шифруются следующим образом. От величины размера в миллиметрах отбрасываются два ноля; полученные числа указываются в последовательности «высота, ширина, глубина». Числа разделяются точкой без пробелов.

Наш образец будет иметь одну монтажную панель, высоту 2000 мм, ширину 800 мм, глубину 1200 мм. Артикул нашего шкафа EMS-P-20.8.12.

Передняя дверь

После выбора размеров каркаса и типа шкафа будем «одевать» шкаф. Если есть необходимость наблюдать за состоянием установленного оборудования и его работой, подойдет дверь с обзорным стеклом. Если у вас повышенные требования к защите, следует остановиться на металлической двери. В широких шкафах двойная металлическая дверь применяется для удобства монтажа и обслуживания в условиях ограниченного пространства.

Вентилируемые двери подготовлены для установки воздушных фильтров и вентиляторов с фильтром. Они могут применяться, если установленное оборудование нуждается в дополнительном охлаждении.

Пример. Обозначения для передней двери

 стекло  1
 металл  3
  двойная (с 800 ширины)  8
  вентилируемая  F


Наш шкаф имеет переднюю дверь со стеклом, поэтому к артикул через дефис добавляется «1»: EMS-P-20.8.12-1.

Задняя дверь

Такой же спектр аксессуаров может быть использован для задней двери, кроме того имеется возможность установить обычную металлическую стенку вместо двери, при этом доступ к оборудованию будет возможен только через переднюю дверь.

Пример. Обозначения для

задней двери

стекло
металл
двойная (с 800 ширины)
металлическая стенка
вентилируемая


Наш шкаф будет иметь заднюю металлическую дверь, в артикул добавится «3»: EMS-P-20.8.12-13.

Боковые стенки

Выбор стенок зависит от того, как будет стоять шкаф. Если необходимо поставить несколько шкафов в ряд, то можно отказаться от нескольких стенок. При установке шкафов в линейку степень защиты IP не снижается. Одиночный шкаф может быть снабжен стенками со сплошной металлической панелью, с подготовленными отверстиями под вентиляторы и фильтры, установка которых происходит простым защёлкиванием.

Пример. Обозначения боковых стенок

нет
сплошная панель
под кондиционер
вентилятор/фильтр


Мы выбрали сплошные стенки, в артикул добавилась буква «А»: EMS-P-20.8.12-13А.

Крыша

Крыша может иметь отверстие под кондиционер, с возможностью установки системы охлаждения до 4,5 кВт. Вентилируемая крыша используется как для естественной конвекции, так и для установки вентиляторных модулей, в зависимости от глубины шкафа может быть установлено от 1 до 4 модулей. Наконец, возможен вариант со сплошной крышей.

Пример. Обозначения крыши

без крыши
сплошная крыша
под кондиционер
вентилируемая

Выбрав вентилируемую крышу, (шифр «F»), мы получили артикул EMS-P-20.8.12-13АF.

Основание

Основание Вашего шкафа может представлять собой сплошную панель, быть вентилируемым или иметь вид панели со сдвижными пластинами.

Пример. Обозначения основания

 без дна 0
 дно сплошное A
 вентилируемое F
 стандартное

Вентилируемое основание добавило в артикул EMS-P-20.8.12-13АFF.

Цоколь

За выбором основания следует выбор цоколя шкафа. Цоколь может иметь высоту 100 и 200 мм, он может быть сплошным металлическим или иметь перфорацию. Если требования проекта предусматривают сейсмостойкость оборудования, то в конфигурацию шкафа можно добавить соответствующий комплект аксессуаров.

Пример. Обозначения цоколя

  100 мм
  200 мм
  Перф. 100 мм 1F
  Перф. 200 мм 2F
 Сейсмокомплект

С перфорированным основанием 100 мм («1F») получаем артикул EMS-P-20.8.12-13АFF-1F.

Это конечный артикул изделия, по нему Вы сможете сделать заказ. Конфигуратор также рассчитает цену шкафа и сгенерирует его спецификацию в формате PDF.

Теперь благодаря конфигуратору Вам не придётся выбирать из множества составляющих, как это организовано у зарубежных производителей. Вы просто задаёте нужные параметры, и получаете всю необходимую информацию, а именно артикул изделия, полное наименование и цену, по которым моментально можете разместить заказ.


12.04.2017
