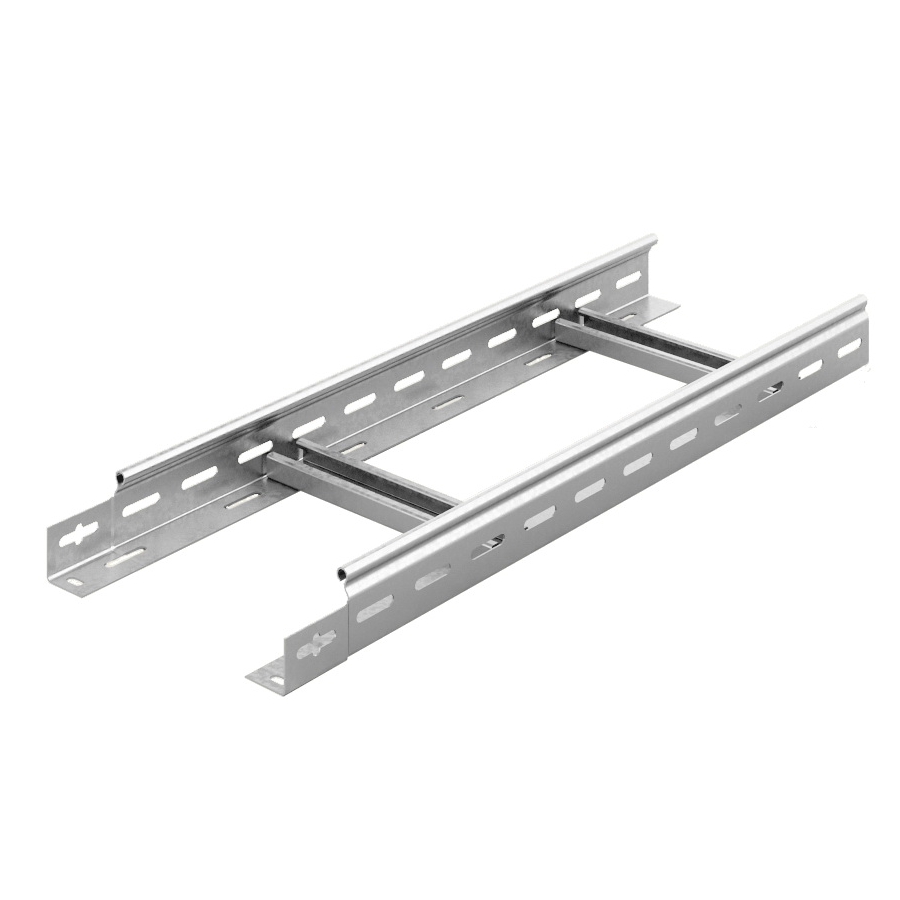

Вертикальный лестничный лоток для легких нагрузок 400х50х3000

Лотки предназначены для вертикального размещения и организации магистральных кабелей на промышленных объектах. Предусматривают размещение трассы в активной среде. Лотки имеют надежную систему соединений и вспомогательных элементов. При укладке предусмотрена надежная фиксация кабеля к перекладинам U-образными хомутами.

Система включает лотки легкой серии ВЛЛ(ЛН) и средней серии ВЛЛ(СН). Поставляются в собранном виде, по предварительному заказу возможна поставка лотков в разобранном виде. В лотках ВЛЛ соединение перекладин осуществляется винтами М6х10, в отличии от «клинч-соединения» перекладин лотков серии НЛО.

Серия ВЛЛ(ЛН) полностью совместима с лотками и аксессуарами НЛО. Для соединения и крепления рекомендуем использовать винты М6х12 и гайки М6 с буртиком.

ВЛЛ(СН) имеет собственные соединитель УСЛЛ и усиленную скобу для крепления к стене УСКЛ. Для соединения и крепления рекомендуем использовать болты с подголовником М8х16 (М8х20), болты М8х16 (М8х20) и гайки М8 с буртиком. Для организации перехода из вертикальной в горизонтальную плоскость рекомендуем использовать с ВЛЛ(ЛН) шарнирные соединители СЛУШ УЛ или ПШС, с ВЛЛ(СН) - ПШС. Для надежной фиксации вертикальных лестничный лотков к стене УСКЛ устанавливается с промежутком 1 метр.
