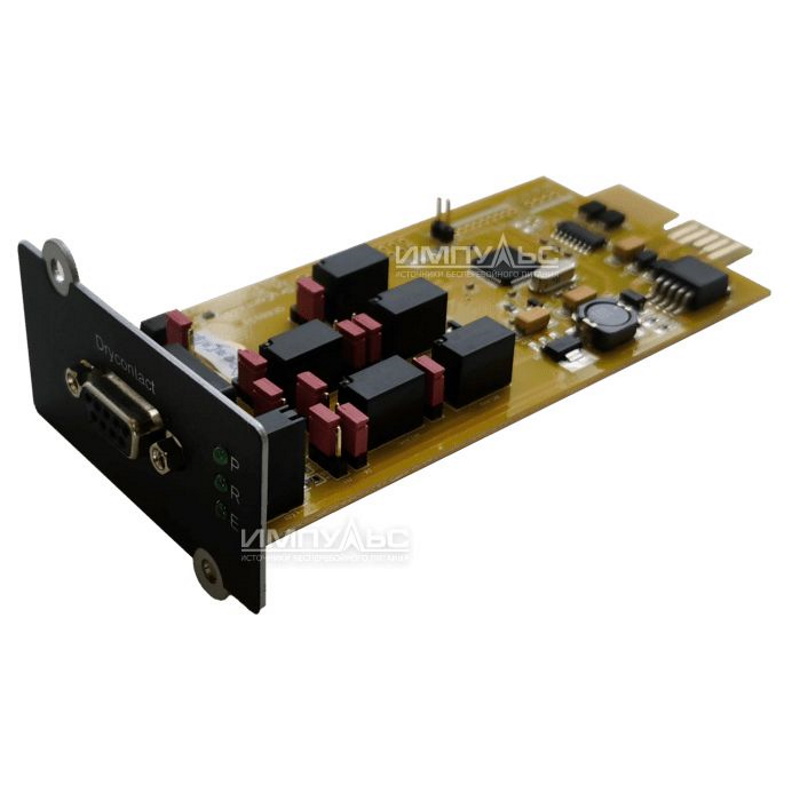

Плата «сухих контактов» RC74201 для ИБП СПРИНТЕР/СТАЙЕР 6-40кВА, ФРИСТАЙЛ 11/31, 6-10 кВА

Карта сухих контактов RC74201 (арт. CNRL004) предназначена для мониторинга состояния и управления ИБП с помощью безпотенциальных релейных контактов. Мониторинг осуществляется через встроенные в карту контакты реле, которые переключаются при возникновении в ИБП соответствующих событий.

Карта сухих контактов позволяет удаленно отслеживать состояние ИБП путем получения дискретных сигналов при срабатывании реле. Контакты реле гальванически не связаны с электрическими цепями ИБП. Для получения необходимых сигналов необходимо использование внешнего источника питания. Так же обеспечивается возможность удаленного отключения ИБП с помощью подачи ссигнала на соответствующий порт. Использование релейных контактов позволяет интегрировать ИБП в системы локальной диспетчиризации на объектах заказчика.


Артикул    CNRL004
Аппаратная часть
Тип    Встраиваемая
Габаритные размеры (ДхШхВ)    68 x 68 x 41 мм
Размеры слота для установки (ДхШ)    79х42 мм
Внешние разъемы    DB-9
Интерфейс связи с ИБП    RS232
Напряжение питания    '+5 ÷ +15В
Потребляемая мощность    6Вт
Сухие контакты    ИБП на байпасе, Отказ входной сети, Батарея разряжена, Отказ ИБП
Рабочая температура    0 ÷ +60 ⁰С
Допустимая влажность    10 ÷ 90%
Степень защиты оболочки    IP20 (после установки в ИБП)
