Устройство для заготовки каналов УЗК ССД D=11 мм L=150 м

Длина стеклопрутка, м    150
Цвет стеклопрутка    Желтый
Допустимая нагрузка при тяжении, кН    3
Мин. допустимый радиус изгиба, мм    400
Температура эксплуатации, ºС    -10...+45
Габаритные размеры, м    1,05х0,53х1,1
Масса, кг    45
Тележка УЗК    1 шт.
Барабан    1 шт.
Стеклопруток ф11х150 м    1 шт.
Наконечники    2 шт.
Коуш    2 шт.
Объем, м3:    0,631620
Вес, кг.:    45,001

Предназначено для затягивания кабелей и введения в канал заготовки (проволоки, стального или пенькового каната), необходимой для последующей прокладки кабелей связи. Применяется при прокладке кабеля в кабельной канализации.

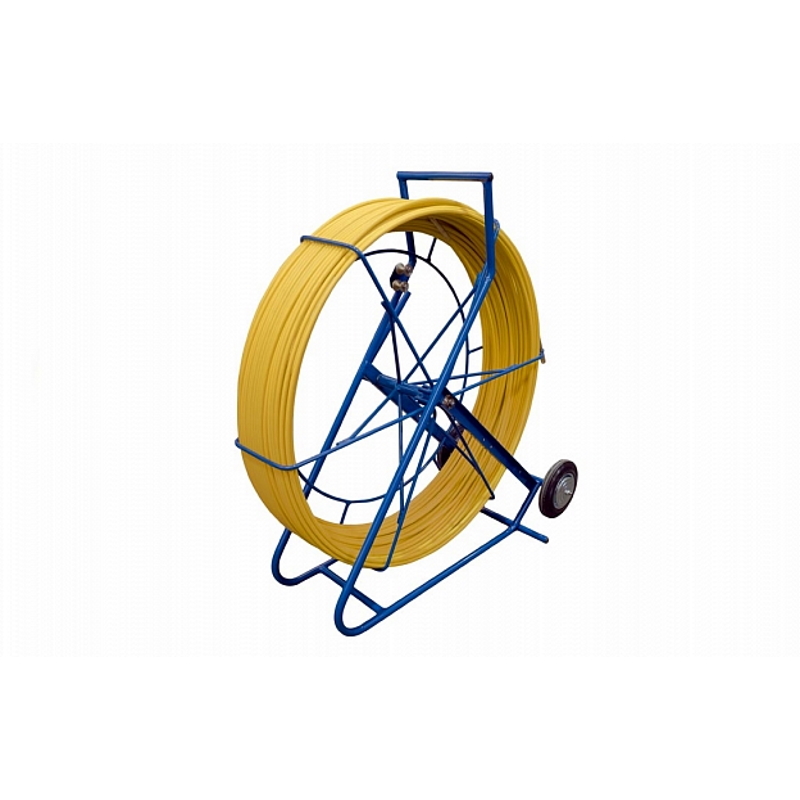

Устройство для заготовки каналов (УЗК) представляет собой тележку на колесах с закрепленным на оси барабаном, в который заправлен стеклопластиковый пруток. Стеклопластиковый пруток в барабане находится в напряженном состоянии. Барабан вращается вокруг своей оси и имеет зажимной винт, с помощью которого происходит его остановка при вращении. Для фиксации и направленного введения рабочего конца стеклопластикового прутка в канал, в верхней части вертикальной рамы тележки располагаются направляющие ролики. В нижней части рамы, с двух сторон, имеются отверстия, в которые при необходимости можно дополнительно установить комплект роликов (приобретается дополнительно). В основании рамы установлены два колеса, а верхняя часть рамы выполнена в виде эргономичной ручки. Стеклопластиковый пруток изготовлен из специальных стеклопластиковых нитей и связывающих компонентов на основе эпоксидной смолы. Снаружи пруток имеет полиэтиленовое покрытие. На концах стеклопластикового прутка расположены наконечники с резьбой М12 и коушами. Одним концом пруток закреплен на барабане.
Конструкция тележки имеет ряд особенностей, которые произведены с целью создания максимально комфортных условий ее применения как при работе на загородной трассе, так и в стесненных городских условиях.
К таким особенностям относятся:
- уменьшение ширины колесной базы тележки, чтобы она свободно проходила в узких участках (напр., между припаркованными машинами);
- увеличенная площадь (0,2 м²) опоры рамы тележки о поверхность, что придает ей повышенную устойчивость при вводе и протяжке стеклопрутка;
- снижение ее высоты, чтобы тележка легко помещалась в малогабаритные транспортные средства;
- направляющие ролики установлены в верхней части рамы для того, чтобы можно было подавать рабочий конец прутка естественным для ввода в кабельный канал путем: сверху-вниз, избегая его дополнительных изгибов и деформаций;
- предусмотрены дополнительные отверстия для установки дополнительного комплекта роликов или переустановки имеющихся;
- форма верхней ручки выполнена таким образом, что тележка легко и удобно транспортируется монтажником любого роста к месту проведения работ;
- увеличение пространства в барабане для перезарядки стеклопрутка;
- ручка зажимного винта выполнена в удобном для работы исполнении.
Цвет покрытия металлоконструкции тележки: синий.
Для работы в свободном канале УЗК устанавливают над телефонным колодцем и начинают подавать свободный конец стеклопрутка через отверстие люка в колодец, с последующим введением в канал телефонной канализации. После того, как конец прутка с наконечником выйдет из канала в смежный колодец, к коушу прикрепляют трос, который затем протягивают. При вводе стеклопластикового прутка в частично занятый канал, коуш необходимо заменить на лидер-насадку (продается в ремонтном комплекте). Протолкнуть пруток с лидер-насадкой в канал для кабеля. Снять ее и заменить на коуш. Прикрепить протягиваемый кабель к коушу и произвести протягивание кабеля. Ввод стеклопрутка в канал за счет вращения не допускается.
При работе с УЗК необходимо руководствоваться «Правилами по охране труда при работах на кабельных линиях связи и проводного вещания (радиофикации)» ПОТ РО-45-005-95 М. 1996 г.

Устаревший номенклатурный №: 110607-00132
