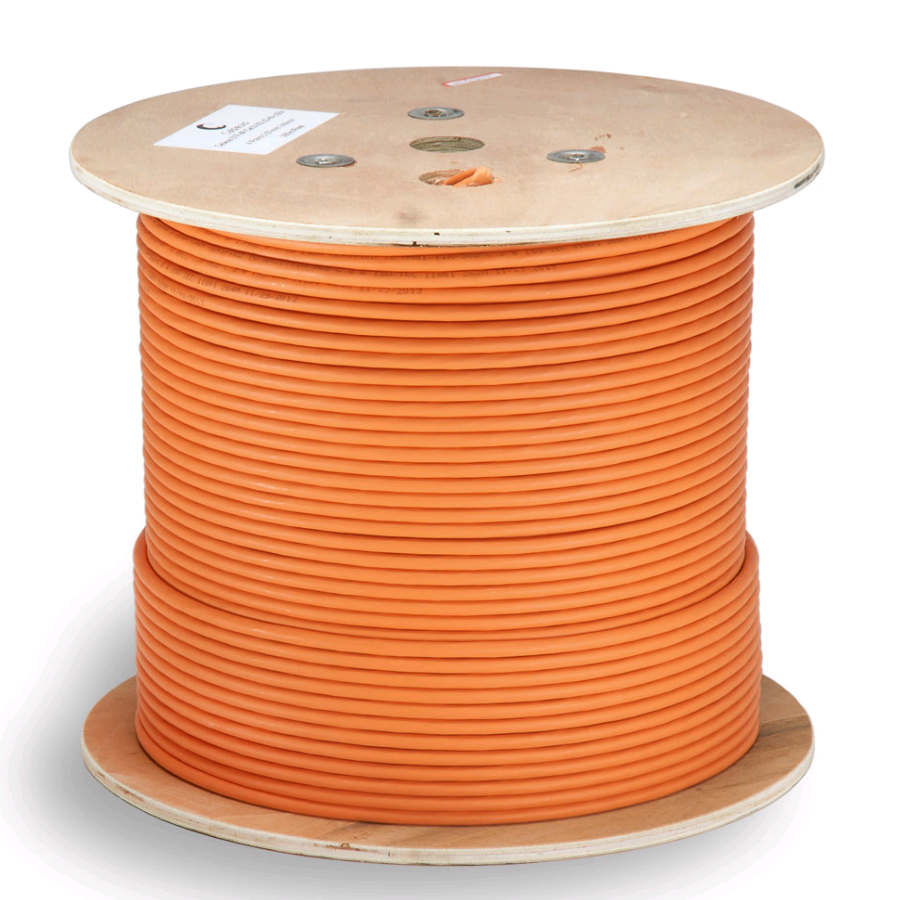

Кабель экранированная витая пара SSTP (S/FTP), категория 7a (расширенный диапазон рабочих частот до 1000MHz), 4 пары (23 AWG), однож (solid), LSZH 305

Технические параметры
Категория    7a
Тип    S/FTP
Соответствие стандартам    ISO/IEC 11801 Ed. 2.0, EN 50173-1, TIA 568-C.2, ГОСТ Р 54429
Применение    внутренняя прокладка
Проводник    Материал    одножильный, электротехническая медь
Диаметр    0,57 ± 0,005 мм (23 AWG)
Изоляция проводника    Материал    вспененный полиэтилен (PЕ foam)
Диаметр проводника по изоляции    1,34 ± 0,05 мм
Экранирование    Внешний экран    оплетка из проволок на основе алюминиево-магниевого сплава, покрытие 80%
Индивидуальный экран    полиэфирная алюминиевая фольга
Дренажный проводник    одножильный, луженая медь
Оболочка кабеля    Материал    малодымный безгалогенный компаунд LSZH
Толщина    0,60 ± 0,05 мм
Диаметр кабеля    7,6 ± 0,2 мм
Цвет    оранжевый
Параметры кабеля    Упаковка    фанерный барабан
Длина    305 ± 1,5м
Допустимое растягивающие усилие    не более 110Н
Допустимый радиус изгиба    не менее 8 Ø
Допустимая температура хранения    от -20 до +60
Допустимая температура эксплуатации    от -20 до +60
Допустимая температура монтажа    от 0 до +50
Электрические характеристики    Волновое сопротивление    100 ± 15Ом
Разброс задержки распространения (1~100 МГц)    ≤20 нс/100 м
Омическая асимметрия    ≤5%
Напряжение    не более 50 В
Частотные характеристики
Частота, МГц    RL, дБ    IL, дБ/100м    NEXT, дБ    PS NEXT, дБ    ACR-F, дБ    PS ACR-F, дБ
1    22.0    2.9    108.0    105.0    95.0    98.0
4    25.0    5.4    101.1    98.0    90.0    93.0
10    28.0    8.5    98.0    95.0    86.0    89.0
20    28,0    12,1    93.0    90,0    80,0    83,0
30    27,0    14.8    88,0    85,0    76,0    79,0
100    24,0    10.7    83,0    90,0    97,0    79,0
150    22,0    15.4    81,0    86,0    97,0    69,0
200    21,0    19.8    81,0    85,0    97,0    66,0
250    20,0    28.1    90,0    62,0    87,0    63,0
300    19.0    30.0    89,0    58,0    86,0    61,0
400    19.0    38.3    73.0    70.0    45,0    52,0
500    19.0    44.8    73.0    70.0    47,0    50,0
600    19.0    72.9    73.0    70.0    45.0    48.0
750    19    50.5    83    80    58    55
900    19    55.9    82    79    57    54
1000    19    58.5    82    70    52    49
