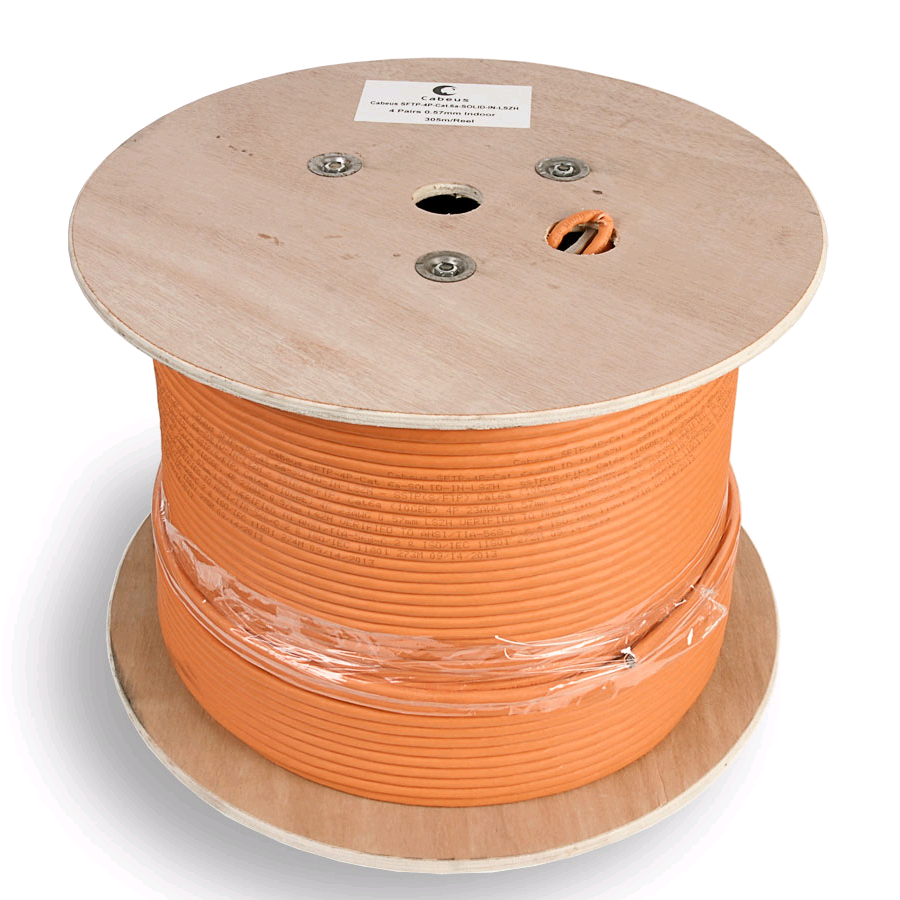

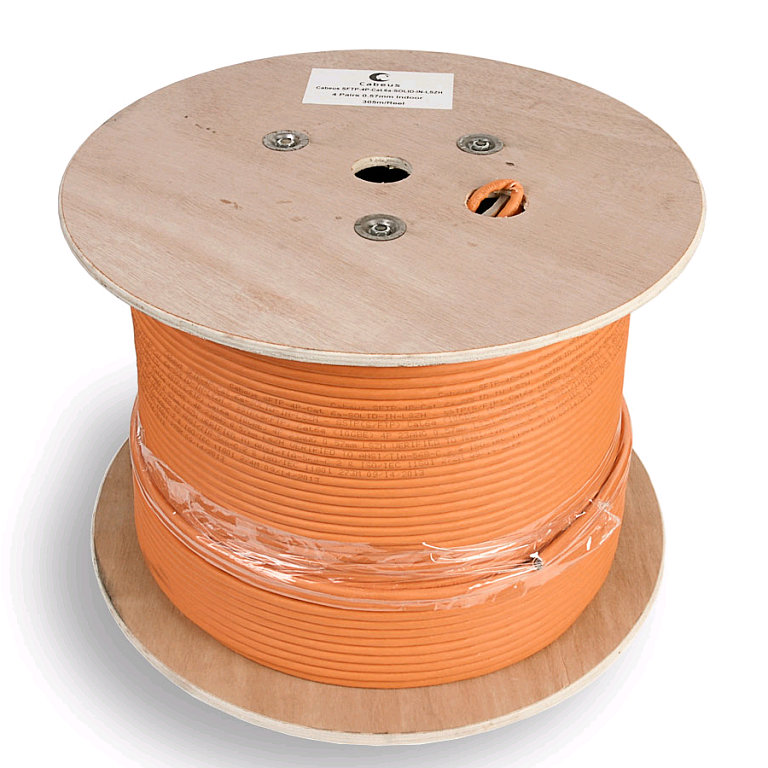

Кабель витая пара, категория 6a (10GBE) S/FTP, 4 пары (23 AWG), одножильный (solid), каждая пара в экране, общий экране, общий экран - сетка, LSZH 305

Технические параметры
Категория    6а
Тип    S/FTP
Соответствие стандартам    ISO/IEC 11801 Ed. 2.0, EN 50173-1, TIA 568-C.2, ГОСТ Р 54429
Применение    внутренняя прокладка
Проводник    Материал    одножильный, электротехническая медь
Диаметр    0,57 ± 0,005 мм (23 AWG)
Изоляция проводника    Материал    вспененный полиэтилен (PЕ foam)
Диаметр проводника по изоляции    1,34 ± 0,05 мм
Экранирование    Внешний экран    оплетка из проволок на основе алюминиево-магниевого сплава, покрытие 80%
Индивидуальный экран    полиэфирная алюминиевая фольга
Дренажный проводник    одножильный, луженая медь
Оболочка кабеля    Материал    малодымный безгалогенный компаунд LSZH
Толщина    0,6 ± 0,05 мм
Диаметр кабеля    7,6 ± 0,5 мм
Цвет    оранжевый
Параметры кабеля    Упаковка    фанерный барабан
Длина    305 ± 1,5м
Допустимое растягивающие усилие    не более 110Н
Допустимый радиус изгиба    не менее 8 Ø
Допустимая температура хранения    от -20 до +60
Допустимая температура эксплуатации    от -20 до +60
Допустимая температура монтажа    от 0 до +50
Электрические характеристики    Волновое сопротивление    100 ± 15Ом
Разброс задержки распространения (1~100 МГц)    ≤20 нс/100 м
Омическая асимметрия    ≤5%
Напряжение    не более 50 В
Частотные характеристики
Частота, МГц    RL, дБ    IL, дБ/100м    NEXT, дБ    ACR-N, дБ    PS NEXT, дБ    ACR-F, дБ    PS ACR-F, дБ
1,00    -    2,00    100    98    97    105    105
4,0    27    3,8    100    97    97    105    102
10    30    6,0    100    95    97    97    94
16    30    7,6    100    93    97    93    90
20    30    8.5    100    92    97    91    88
31.25    30    10.7    100    90    97    87    84
62.5    30    15.4    100    86    97    81    78
100    30    19.8    100    85    97    77    74
125    26    22.5    95    75    92    75    72
155.5    26    25.4    94    72    91    73    70
175    25    27.1    93    70    90    72    69
200    25    29.2    92    67    89    71    68
250    24    28.1    90    62    87    69    66
300    24    30.0    89    58    86    67    64
400    23    38.3    87    48    84    64    61
500    22    44.8    85    40    82    61    58
