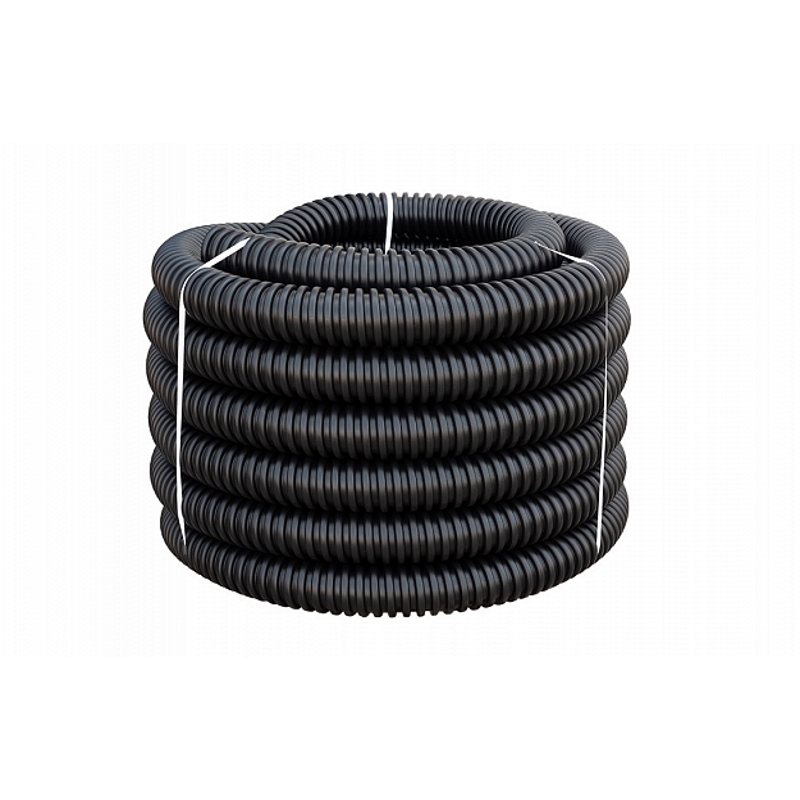

Труба ССД-Пайп Электро НГ, OD=110 мм, 1100N, SN22, Труба полимерная жёсткая гофрированная спиральная не распространяющая горение 52м

Материал    ПНД
Кольцевая жесткость (SN), кH/м²    22
Сопротивление сжатию, H    1100
Радиус изгиба    не менее 3-х диаметров
Тип соединения    Приемочная резьбовая муфта
Возможность протяжки кабеля (УЗК)    Да
Возможность пневмопрокладки кабеля    Нет
Способ прокладки ГНБ (альтернативная прокладка)    Нет
Наличие стальной проволоки    Да
Диаметр стальной проволоки, мм    1,0
Коэффициент трения (кабель для канализации), не более    0,3
Диаметр наружный (OD), мм    110
Диаметр внутренний (ID), мм    90
Температура монтажа, °C    -25…+60
Температура эксплуатации, °C    -55…+90
Длина трубы в бухте, м    52
Масса бухты, кг    45
Труба в бухте (52 м)    1 шт.
Муфта соединительная резьбовая    1 шт.
Объем, м3:    0,022150
Вес, кг.:    0,79487

Предназначена для строительства кабельной канализации в грунте, с последующей прокладкой оптических и электрических кабелей связи низкого и высокого напряжения, кабелей управления, сигнально-блокировочных кабелей железных дорог и их защиты от механических воздействий, а также воздействия агрессивной окружающей среды.
Высокая кольцевая жесткость спиральной трубы допускает укладывать её в зоне повышенных нагрузок (под автомобильными дорогами, железнодорожными пересечениями). Гибкость трубы позволяет создавать трассы сложных конфигураций, обеспечивать резкие углы поворота в плане и профиле без использования смотровых устройств.
Резьбовое соединение двух отрезков труб с помощью муфты является прочным и надежным, что исключает риск разрыва трубопровода в процессе эксплуатации при подвижке и просадке грунта. Данное решение обеспечивает целостность системы кабельной канализации в случаях непреднамеренного извлечения трубопровода из грунта специальной тяжелой техникой.
Конструкция внутреннего профиля спиральновитой трубы «ССД-Пайп» имеет ряд достоинств. Это:
- облегченная протяжка, за счет уменьшения площади соприкосновения кабеля или заготовки с трубой;
- возможность создания сложной конфигурации трассы с резкими углами поворота, при которой протяжку кабеля или заготовки облегчает особая геометрия спиральных витков;
- равномерный внутренний диаметр трубопровода на всем протяжении, от муфты до муфты, в отличие от других трубных решений, когда например, при сварке отрезков трубы происходит сужение внутреннего диаметра канала за счет образования наплыва полиэтилена.
В дополнении, для облегчения протяжки кабеля в частично заполненных каналах, специалистами компании было создано приспособление – насадка для УЗК «Ромашка», конструкция которой была разработана с учетом особенностей внутреннего профиля трубы «ССД-Пайп»:

Труба «ССД-Пайп Электро НГ» соответствует:

• ГОСТ Р МЭК 61386.24-2014 «Трубные системы для прокладки кабелей. Часть 24. Трубные системы для прокладки в земле»;

• ГОСТ Р МЭК 61386.1-2014 «Трубные системы для прокладки кабелей»;

• ГОСТ Р 53313-2009 «Изделия погонажные электромонтажные. Требования пожарной безопасности. Методы испытаний»:

- обладают теплостойкостью при испытаниях в соответствии с пунктом 5.1 ГОСТ Р 53313-2009;
- обладают стойкостью к зажиганию нагретой проволоки при испытаниях в соответствии с пунктом 5.2 ГОСТ Р 53313-2009.
