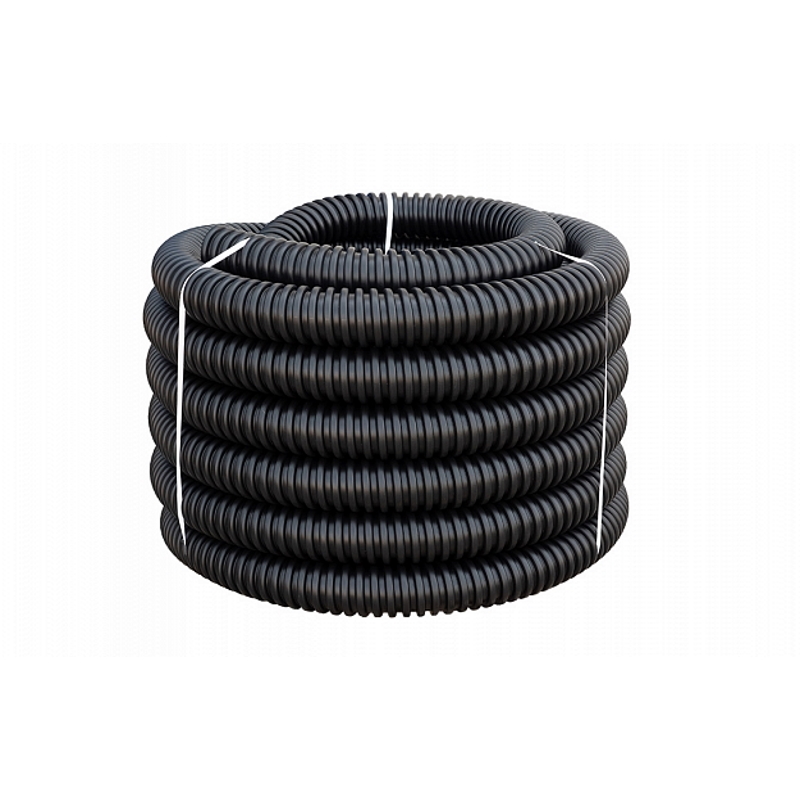

Труба ССД-Пайп УльтраФ OD=125 мм, 1300N, SN22, 50м Труба полимерная жёсткая гофрированная спиральная ультрафиолетостойкая, не распространяющая горение

Материал    ПНД
Кольцевая жесткость (SN), кH/м²    22
Сопротивление сжатию, H    1300
Радиус изгиба    не менее 3-х диаметров
Тип соединения    Приемочная резьбовая муфта
Возможность протяжки кабеля (УЗК)    Да
Возможность пневмопрокладки кабеля    Нет
Способ прокладки ГНБ (альтернативная прокладка)    Нет
Наличие стальной проволоки    Да
Диаметр стальной проволоки, мм    1,0
Коэффициент трения (кабель для канализации), не более    0,3
Диаметр наружный (OD), мм    127
Диаметр внутренний (ID), мм    100
Температура монтажа, °C    -25…+60
Температура эксплуатации, °C    -55…+90
Длина трубы в бухте, м    50
Масса бухты, кг    52
Труба в бухте (50 м)    1 шт.
Муфта соединительная резьбовая    1 шт.
Объем, м3:    1,152000
Вес, кг.:    58,2
ССД-Пайп    —    название
OD=125 мм    —    наружный диаметр
1300    —    сопротивление сжатию
N    —    сопротивление удару
SN22    —    кольцевая жесткость

Предназначена для строительства кабельной канализации открытым способом, при прокладке по мостам, эстакадам и зданиям, с последующей прокладкой кабелей связи, силовых кабелей и проводов, кабелей управления, для их защиты от механического воздействия, а также воздействия воздушной среды. Гибкость трубы позволяет создавать трассы сложных конфигураций, обеспечивать резкие углы поворота без использования дополнительных фитингов и сварок.
Соединение двух отрезков труб осуществляется с помощью спиральной муфты. Такое резьбовое соединение является самым прочным и надежным, что исключает риск разрыва места соединения трубопровода в процессе эксплуатации на мостах и эстакадах, при воздействии на трубу постоянной вибрации. Сочетание высокой кольцевой жесткости и гибкости спиральной трубы позволяет проводить монтаж большими длинами, максимально повторяя все изгибы опорной поверхности, гармонично вписываясь в архитектуру основных сооружений.
Конструкция внутреннего профиля спиральновитой трубы «ССД-Пайп» имеет ряд достоинств. Это:
- облегченная протяжка, за счет уменьшения площади соприкосновения кабеля или заготовки с трубой;
- возможность создания сложной конфигурации трассы с резкими углами поворота, при которой протяжку кабеля или заготовки облегчает особая геометрия спиральных витков;
- равномерный внутренний диаметр трубопровода на всем протяжении, от муфты до муфты, в отличие от других трубных решений, когда например, при сварке отрезков трубы происходит сужение внутреннего диаметра канала за счет образования наплыва полиэтилена.
В дополнении, для облегчения протяжки кабеля в частично заполненных каналах, специалистами компании было создано приспособление – насадка для УЗК «Ромашка», конструкция которой была разработана с учетом особенностей внутреннего профиля трубы «ССД-Пайп».
Труба «ССД-Пайп УльтраФ» соответствует:

• ГОСТ Р 20.57.406, метод 211-1 (стойкость к ультрафиолету);

• ГОСТ Р МЭК 61386.24-2014 «Трубные системы для прокладки кабелей. Часть 24. Трубные системы для прокладки в земле»;

• ГОСТ Р МЭК 61386.1-2014 «Трубные системы для прокладки кабелей»;

• ГОСТ Р 53313-2009 «Изделия погонажные электромонтажные. Требования пожарной безопасности. Методы испытаний»:

- обладают теплостойкостью при испытаниях в соответствии с пунктом 5.1 ГОСТ Р 53313-2009;
- обладают стойкостью к зажиганию нагретой проволоки при испытаниях в соответствии с пунктом 5.2 ГОСТ Р 53313-2009.
