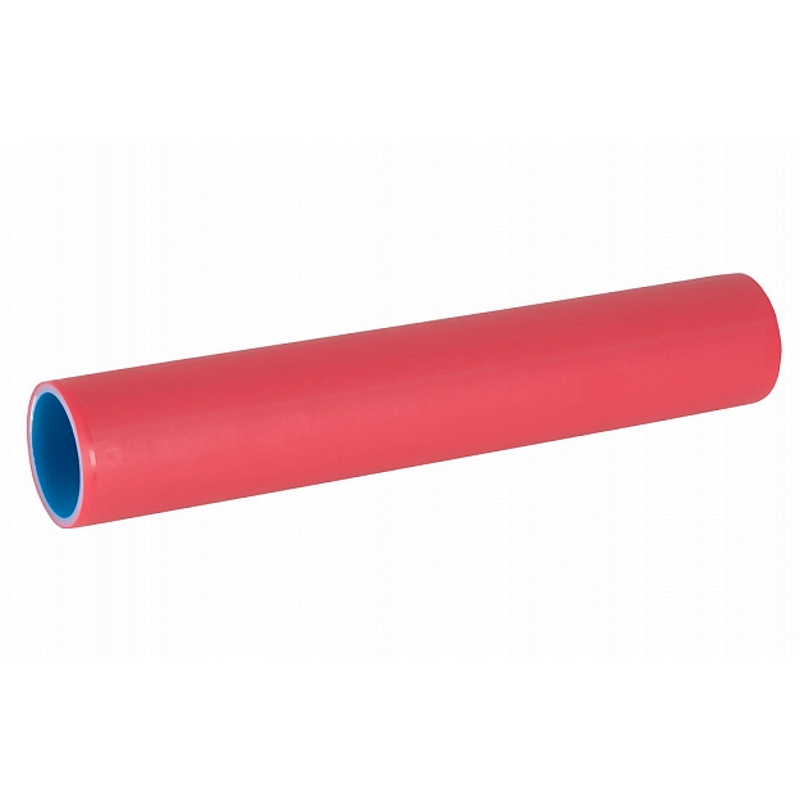

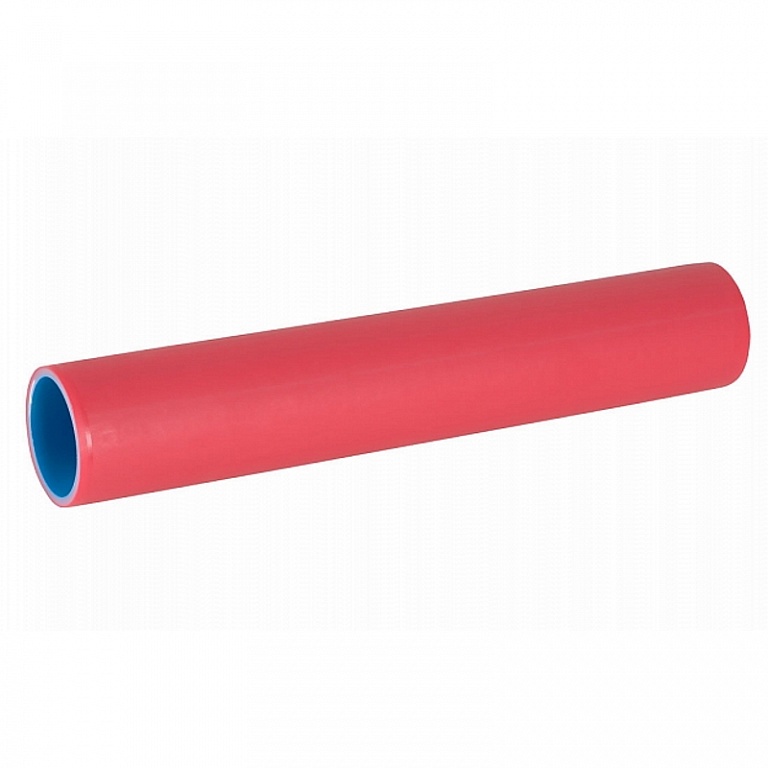

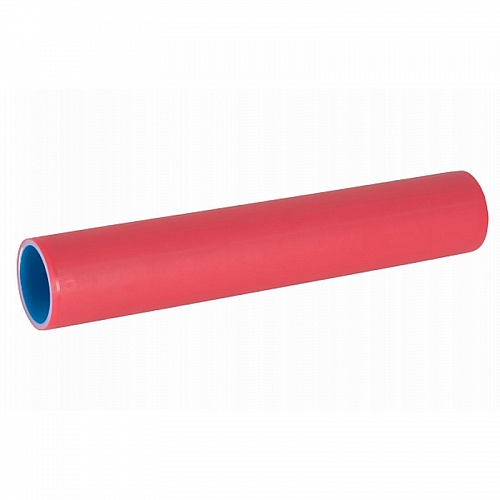

Труба ТЗК ЭНЕРГОПЛАСТ ТС DN400х29,4 SN 32 Fmax 719

Цвет (внешний слой)    Красный с синими полосами
Цвет (средний слой)    Натурального светлого цвета
Цвет (внутренний слой)    Синего цвета
Кольцевая жесткость SN, кН/м²    32
Макс. усилие тяжения Fmax, кН    719
Сопротивление сжатию, Н    1250
Сопротивление удару    N (нормая)
Сопротивление изгибу    Жесткая
Код усилия протяжки    F2
Радиус изгиба, °    не менее 20
Герметичность соединений, ГОСТ 14254-96    IP68
Стойкость к пробою электрической дугой, кВ    более 20
Испытание раскаленной проволокой, °С    750
Сопротивление изоляции, МОм    более 100
Электрическая прочность, мин    не менее 15
Термостабильность при t 200 °С, мин    не менее 120
Теплопроводность, Вт(м·К)    0,7 ± 0,2
Твердость по Шору D (наружный слой)    66
Наружный диаметр, мм    400
Внутренний диаметр, мм    341,2
Толщина стенки, мм    29,4
Длина отрезка, м    13
Масса трубы, кг    444,6
Отрезок трубы    1 шт.
Объем, м3:    0,160000
Вес, кг.:    34,2

Предназначена для строительства электрической кабельной канализации напряжением до 110 кВ, в качестве защитного футляра стойкого к высоким температурам, с повышенной износостойкостью и теплопроводностью.
Труба безгалогенная трехслойная гладкая с улучшенными эксплуатационными характеристиками. Состоит из внешнего маркерного слоя красного цвета с синими полосами. Толщина этого слоя составляет до 10% от толщины стенки трубы. Наружный слой позволяет диагностировать значительные повреждения стенки трубопровода. Средний слой изготовлен из термостойкой полимерной композиции белого или черного цвета. Обладает улучшенными свойствами для сварки труб и прочностных характеристик сварного шва. Внутренний слой синего цвета изготовлен из композиции полимеров, стойких к воздействию короткого замыкания и предотвращающих адгезию кабеля с внутренней стенкой трубы. По запросу клиента возможно изготовление наружного слоя черного цвета, для осуществления прокладки трубы открытым способом по эстакадам и мостам.
Монтаж трубопровода осуществляется с помощью электросварных муфт, а также методом сварки труб встык. Прокладка трубы осуществляется траншейным и бестраншейным методами (методом горизонтально-направленного бурения).
Трехслойная труба имеет ряд преимуществ перед непосредственной прокладкой кабеля в грунт и другими типами труб:
- температурные режимы: tраб - 90°С; tдлит - 110°С; tmax - 130°С;
- повышенная термостойкость на протяжении всего срока службы кабельной канализации;
- возможность извлечения, модернизации, ремонта или замены кабеля;
- надежная защита кабеля от механических повреждений;
- повышенная теплопроводность стенки;
- возможности применения контактной сварки;
- комплектация расширительными воронками из термостойкой полимерной композиции (tmax - 130°С) для исключения перетирания оболочки кабеля (приобретаются дополнительно);
- комплектация термостойкими уплотнителями (tmax - 130°С; IP68) для герметизации пространства между кабелем и трубой, включая случаи групповой прокладки кабелей в трубе (приобретаются дополнительно);
- срок эксплуатации более 50 лет.
Труба производится отрезками по 13 метров. Возможно изготовление отрезков другой длины при заказе трубы от 200 метров. Изготавливается в соответствии с ТУ 22.21.21-002-16073610-2019.
Маркровка трубы соответствует СТО 34.01-2.3.3-037-2020 ПАО «Россети» от 05.02.2020 года.
