Как правильно обжать витую пару?

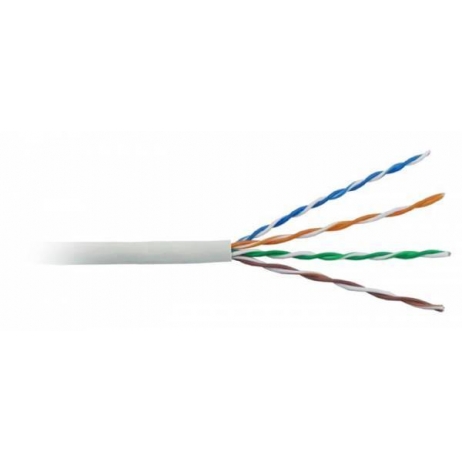

Часто возникает потребность переместить компьютер с одного места на другое или установить новый с подключением к локальной сети. При этом возникают трудности с кабелем. При перемещении он почему-то всегда чуть-чуть короче чем надо, а при подключении его и вовсе нет. Особенно это мешает во время временных переездов, например, во время ремонта. Материал, приведенный ниже, позволит вам быть более мобильными и делать временные подключения. Для подключения к локальной вычислительной сети (ЛВС) используется кабель витая пара. Он имеет 8 проводов свитых попарно. Один из проводов в каждой паре цветной, другой белый с полосками цвета провода, с которым он свит. Основные цвета: оранжевый, зеленый, коричневый, синий


(Рис. 1).

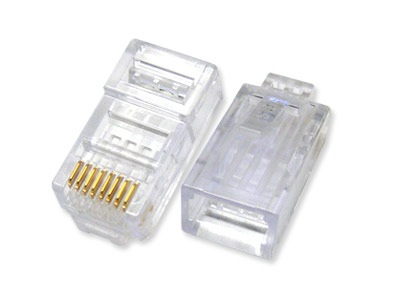

В качестве коннектора используется разъем RJ – 45


(Рис. 2).

Кабель обжимается в соответствии с установленными стандартами цветовых маркировок 568А и 568В


(Рис. 3).

Как видно на рисунке, отличие в стандартах 568A и 568В состоит только в раскладке оранжевой и зеленой пары.

568А - 1-2 - бело-зеленый - зеленый, 3-6 бело-оранжевый - оранжевый.

568B - 1-2 - бело-оранжевый - оранжевый, 3-6 бело-зеленый – зеленый.

Оба коннектора на кабеле обжимаются по одному стандарту (568А или 568B – какой выберете).

Иногда требуется обжать кабель по схеме cross-over (например, для соединения 2-х компьютеров напрямую). Тогда на одном конце кабеля жилы раскладываются по стандарту 568A, а на другом конце 568B.

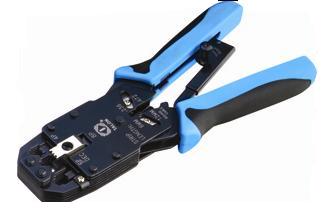

Обжатие производится специальным инструментом — обжимными щипцами

ris 4.jpg

(рис. 4).

Как правило, на щипцах есть ещё и лезвия для обрезки изоляции на шнуре и ровной обрезки жил. Зачищать концы жил не требуется. При обжимке контакты разъема протыкают изоляцию провода и плотно прижимаются к медной жиле, обеспечивая надежный контакт. Снимайте изоляцию с кабеля чуть больше чем нужно – 2,5 – 3 см. Вам будет легче разложить жилы. Разложите жилы по выбранному стандарту. Чтобы жилы лучше улеглись, зажмите разложенные жилы пальцами одной руки, другой рукой слегка покачайте кабель.

Когда жилы улеглись, с помощью щипцов обрежьте их до 1,5 см.Одеваете коннектор и еще раз проверяете раскладку жил, обратите внимание, чтобы все жилы дошли до упора, а также постарайтесь засунуть изоляцию кабеля так, чтобы она попала под фиксатор. Если всё хорошо – обжимайте.
