Основные стандарты 19" оборудования

19-дюймовые конструктивы, используется для размещения и защиты телекоммуникационного оборудования, кроссового оборудования (патч-панели, коммутационные и распределительные панели) и активного оборудования (коммутаторы, концентраторы и серверы).

Стандарт 19-дюймов (19”) задан американским стандартом EIA ( Electronic Industries Association - Ассоциация электронной промышленности США) ANSI/ EIA RS-310 D.

Высоту рабочей зоны для размещения монтажного оборудования принято измерять в условных единицах, юнитах - U ( Unit )

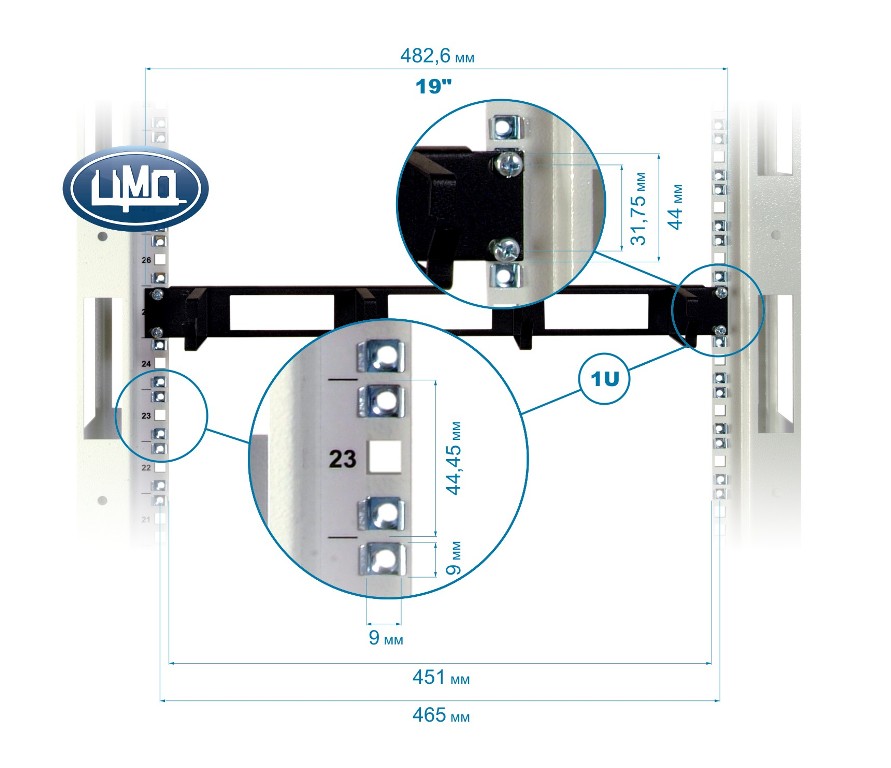

U ( Unit ) – Единица измерения высоты 19”-дюймовых монтажных конструктивов, равная 44,45мм (1,75 дюйма)

19” - дюймов ширина равна 482,60мм, Ширина между 19-дюймовыми отверстиями равна 451,00мм

Отверстия монтажных 19” направляющих, как правило, имеют квадратную форму.

Для установки одного устройства используются винты М5 или М6, шайбы, гайки в количестве 4 шт

Наиболее популярные термины

• Rack - шкаф, стойка, рама, кабинет.
• Frames - стойка, каркас, корпус, рама.
• Rack mount – монтируется или устанавливается в стойку.
• Rack mount Kit - монтажный набор для установки в стойку.
• Rack mount kit 19" - монтажный набор для установки в 19” стойку.
• Rack mount computer - компьютер монтируемый в стойку.
• Rack mount servers - серверный корпус для монтажа в стойку
