Глубокая модернизация напольных шкафов ШТК-М.

В 2024 году Производственная группа REMER провела глубокую модернизацию напольных телекоммуникационных шкафов серии ШТК-М. Изменения коснулись как ассортимента типоразмеров шкафов, так и ряда конструктивных решений.

  Ключевые изменения

1.     В конструктив шкафов внесён ряд изменений, существенно расширяющих функциональность, удобство монтажа и эксплуатации. Нагрузочная способность увеличена до 1200 кг, время сборки сокращено в 2 раза.

2.     Серия ШТК-М замещает серию снятых с производства серверных шкафов ШТК-С.

Таблица замен:

ШТК-С-33.6.10-44АА	ШТК-М-42.6.10-44АА
ШТК-С-33.6.10-44АА	ШТК-М-42.6.10-44АА
ШТК-С-33.6.10-44АА	ШТК-М-42.6.10-44АА
ШТК-С-33.6.10-44АА	ШТК-М-42.6.10-44АА
ШТК-С-33.6.10-44АА	ШТК-М-42.6.10-44АА
ШТК-С-33.6.12-44АА	ШТК-М-42.6.12-44АА
ШТК-С-33.6.10-44АА	ШТК-М-42.6.10-44АА
ШТК-С-33.6.12-44АА	ШТК-М-42.6.12-44АА
ШТК-С-33.6.10-44АА	ШТК-М-42.6.10-44АА
ШТК-С-33.6.10-44АА	ШТК-М-42.6.10-44АА
ШТК-С-33.6.12-44АА	ШТК-М-42.6.12-44АА
ШТК-С-33.6.10-44АА	ШТК-М-42.6.10-44АА
ШТК-С-33.6.12-44АА	ШТК-М-42.6.12-44АА
ШТК-С-33.6.10-44АА	ШТК-М-42.6.10-44АА
ШТК-С-33.6.12-44АА	ШТК-М-42.6.12-44АА
ШТК-С-33.6.10-44АА	ШТК-М-42.6.10-44АА
ШТК-С-33.6.12-44АА	ШТК-М-42.6.12-44АА
ШТК-С-33.6.10-44АА	ШТК-М-42.6.10-44АА

3.     Сняты с производства шкафы ШТК-М высотой 22, 27, 33 и 47 U. Шаг монтажной высоты унифицирован и составляет 6 U. Аналогичный шаг высоты у телекоммуникационных и серверных шкафов серии ШТК-ЭКОНОМ.

4.     В ассортимент добавлены шкафы глубиной 1200 мм.

Обновлённые типоразмеры универсальных шкафов ШТК-М
• монтажная высота: 18, 24, 30, 36, 42 и 48 U
• глубина: 600, 800, 1000 и 1200 мм
• габаритная ширина: 598 и 798 мм

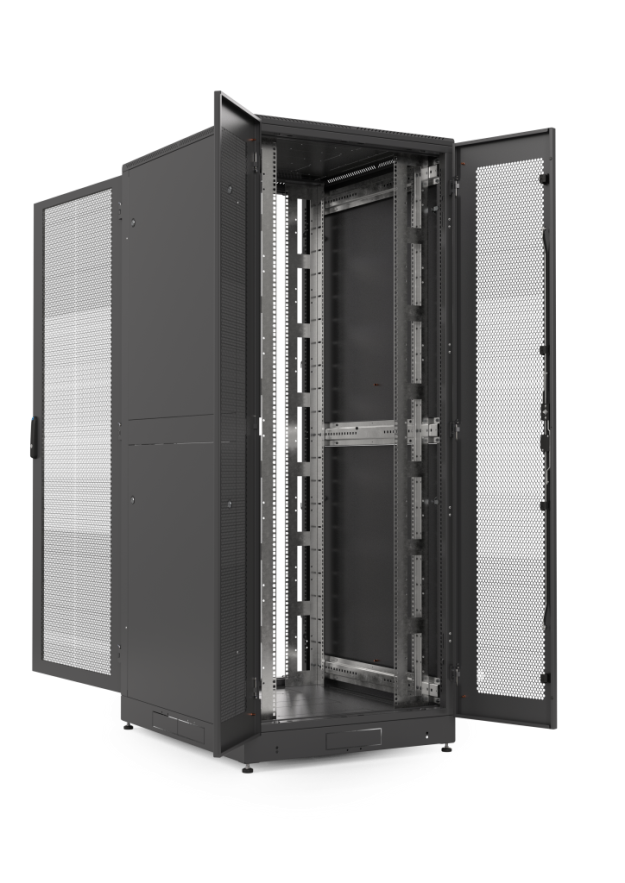

Конструктивные изменения в шкафах серии ШТК-М
• Новая конструкция рам с полузамкнутым профилем позволила увеличить несущую способность шкафа до 1200 кг.
• Основание изделия выведено в размер с рамой – каркас шкафа обрёл монолитную целостность.

• Внутренняя поверхность рам по вертикали получила перфорацию, создающую дополнительное монтажное пространство для установки органайзеров, шин заземления и прочих аксессуаров ЦМО и REM.
• Вертикальные юнитовые направляющие опираются на основание, благодаря чему повысилась их несущая способность.

• Новая конструкция двери со стеклом обеспечивает единый заземляющий контур и отсутствие зазора между крышей/основанием и дверью, а также защищает стекло при транспортировке и эксплуатации.
• Применённый в двери алюминиевый профиль позволил отказаться от вклейки стекла, что исключает отклеивание стекла при нарушении условий хранения шкафа (холодные склады) и при превышении допустимой нагрузки на дверь.

• Новый дизайн перфорированной двери позволил облегчить её на 30 % и увеличить площадь перфорации двери до 76 %.

Шкафы ШТК-М – это удобство монтажа и эксплуатации
• Сборка модернизированного шкафа занимает в 2 раза меньше времени.
• Горизонтальные монтажные швеллеры унифицированы, в комплекте шкафа поставляются швеллеры единого типа.

• Применение запрессованных резьбовых элементов в труднодоступных местах конструкции значительно упрощает сборку.

• Вертикальные юнитовые направляющие для шкафов шириной 800 мм стали цельными, без дополнительных проставок. Также в них предусмотрены окна под установку аксессуаров, создающие дополнительное монтажное пространство.

• Установка стенок в шкаф не требует монтажа дополнительных элементов. У шкафов глубиной 1000 и 1200 мм боковые стенки для облегчения установки разделены на две – верхнюю и нижнюю.

• Благодаря новой конструкции рам шкафы соединяются между собой без дополнительных крепёжных элементов.

Внимание!
Упаковка шкафов ШТК-М новой модификации маркируется наклейкой:
