Новинка от ЦМО шкафы ШТВ-Н и ШТВ-НП

Укомплектованные шкафы ЦМО серий ШТВ-Н и ШТВ-НП– это:

• • эстетика
• • долговечность
• • ударопрочность
• • морозостойкость
• • защита от коррозии
• • безопасность вашего оборудования

Укомплектованные шкафы ЦМО серий ШТВ-Н и ШТВ-НП могут использоваться для размещения в нём оборудования систем автоматического контроля и телекоммуникационного оборудования, требующих защиты от пыли и влаги. Регулировка температуры и влажности, которые контролируются механическими термостатом и гигростатом с гарантийным сроком службы более 50 000 циклов, установленными на DIN-рейке, позволяет бороться с образованием конденсата, который нередко является причиной выхода из строя электронного оборудования.

Шкаф поставляется в собранном виде, в индивидуальной упаковке из гофрированного картона, с одним кабельным вводом в комплекте, в основании шкафов предусмотрены отверстия для кабельных вводов. Высококачественный пятислойный картон упаковки позволяет применять её несколько раз без повреждения основного изделия (например, после монтажа оборудования на предприятии заказчика для отправки на место монтажа и эксплуатации).

Укомплектованные шкафы разработаны с учетом пожеланий заказчиков и обладают оптимальным набором функций для обеспечения безопасной и бесперебойной работы оборудования.

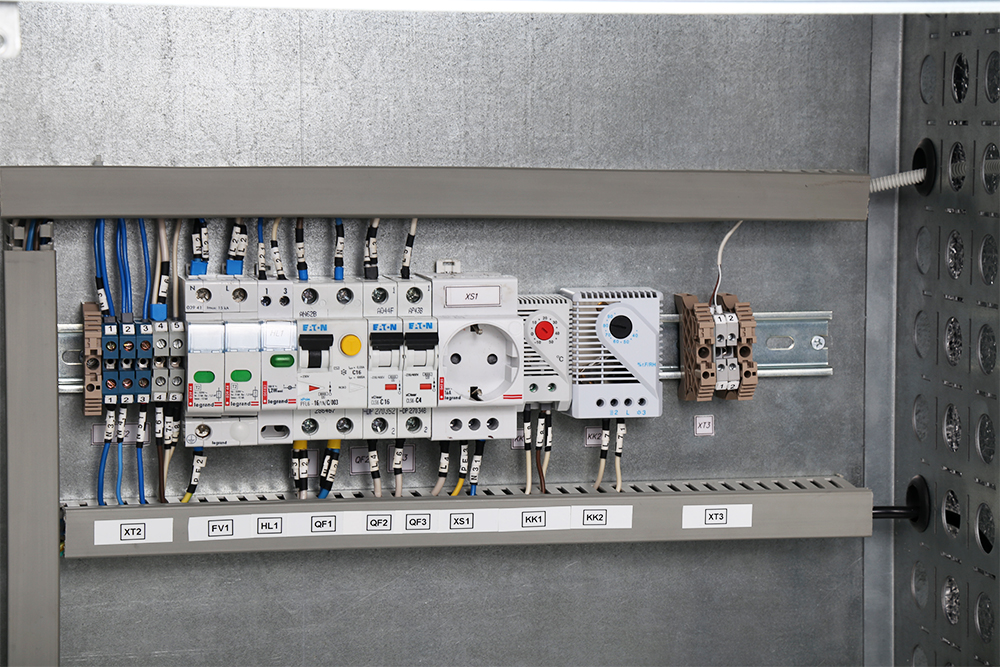

В шкафу находятся датчик открытия дверей для подключения искусственного освещения или сигнализации, а также розетка для технологических нужд 220 В на максимальный ток 16 А, подключенная через дифференциальный автомат с током утечки 30 мА. Для защиты оборудования от скачков напряжения, вызванных грозовыми разрядами или переходными процессами в питающей сети, шкаф оснащен ограничителем перенапряжения, предназначенным для защиты как кабельных, так и воздушных линий ввода. Контроль состояния ограничителя перенапряжения осуществляется визуально, по цвету флажка разрядника, в случае его износа производится замена варисторной вставки без покупки нового узла в сборе. Для защиты оборудования от перенапряжения, токов короткого замыкания и токов утечки используются автоматические и дифференциальные выключатели, установленные на DIN-рейку. Системы питания климатического контроля и оборудования потребителя коммутируются через разные автоматические выключатели. Селективность защиты позволяет отключить поврежденный участок от питания, тем самым обеспечивая непрерывную работу остального оборудования.

Контролировать наличие питания позволяет индикатор напряжения, расположенный в верхней секции шкафа.

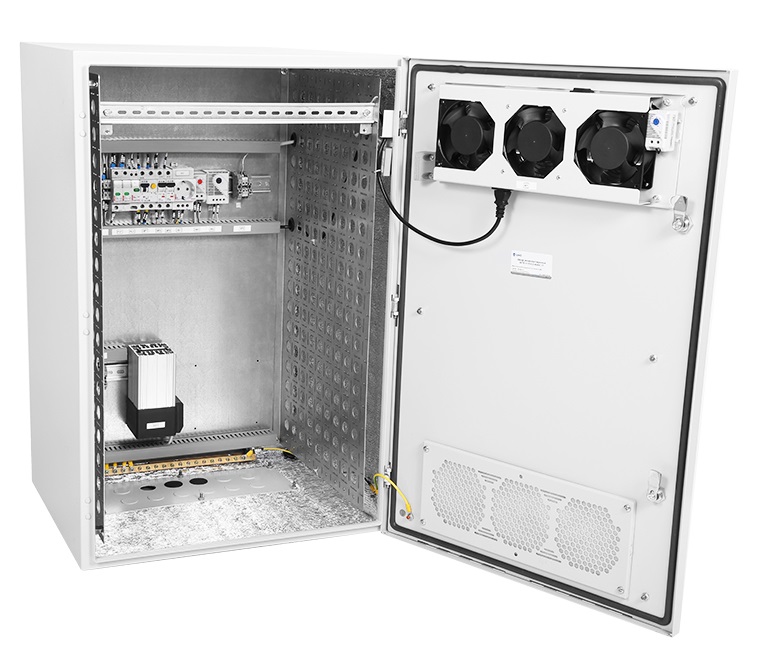

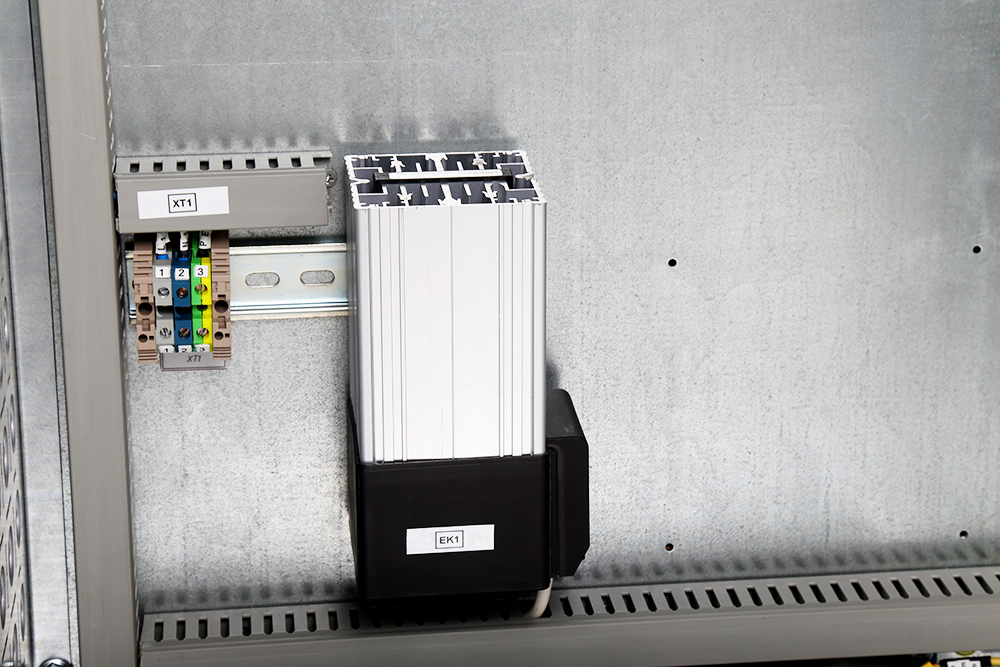

Для поддержания заданных температуры и влажности в заданных пределах используются нагреватели и вентиляторы.

Установка телекоммуникационного, электротехнического оборудования, устройств видеонаблюдения и иных подобных устройств по стандарту 19” осуществляется на вертикальные панели с помощью оцинкованных уголков, входящих в комплект шкафа (запатентованное решение производственной группы Remer). Использование уголков позволяет расположить оборудование как параллельно, так и перпендикулярно горизонтальной плоскости шкафа. Расположенные по всей площади вертикальных панелей отверстия обеспечивают свободную циркуляцию воздуха, а также позволяют закреплять на них кабели и провода.

При необходимости в шкафу можно использовать дополнительные аксессуары. Шкаф имеет степень защиты от поражения электрическим током класса I по ГОСТ Р МЭК 536-94 и оборудован шиной для подключения местного заземления.

Оборудование крепится на монтажной панели, выполненной из оцинкованной стали толщиной 2,5 мм, в которой предусмотрены отверстия для установки дополнительных DIN-реек.

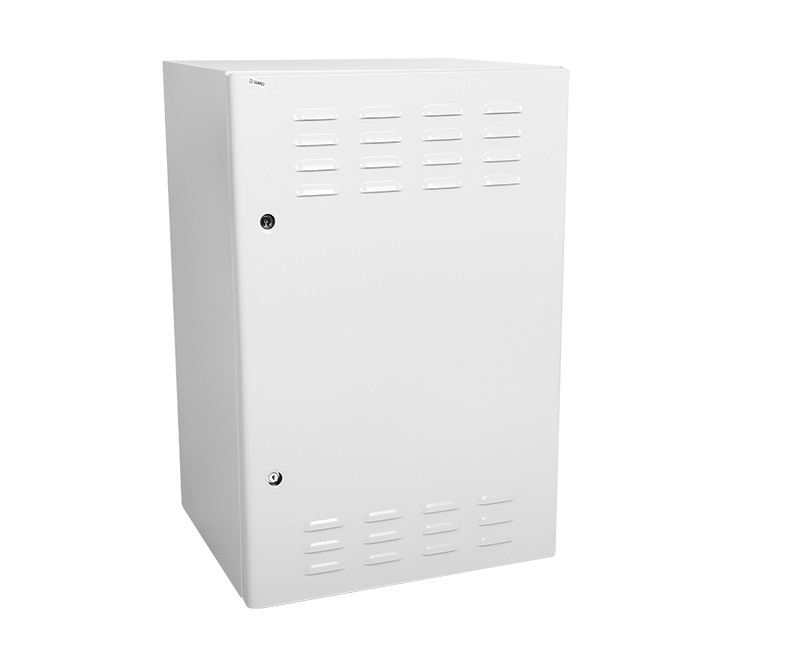

Укомплектованные всепогодные шкафы серии ШТВ-Н имеют металлические корпуса, а шкафы серии ШТВ-НП — полиэстеровые. Оболочка полиэстерового шкафа выполнена из изолирующего трудно воспламеняющегося и самозатухающего композита (пластик, армированный стекловолокном), не подверженного коррозии, что выгодно отличает его от металлического. При более высокой первоначальной стоимости полиэстеровые шкафы позволяют экономить в будущем за счет отсутствия необходимости в обслуживании (покраска, защита от коррозии). Материал шкафа позволяет применять его в агрессивных средах без опасности повреждения корпуса (солевой туман вдоль автотрасс с солевой обработкой и т. п.). Следует также отметить меньшую массу полиэстеровых шкафов по сравнению с металлическими.

Шкафы серии ШТВ-НП предназначены для установки как внутри, так и вне помещений, особенно уместны там, где требуется эффективная защита от случайного прикосновения к открытым токопроводящим частям шкафа.

Укомплектованные шкафы серии ШТВ-НП соответствуют ГОСТ 52796-2007 и имеют уровень защиты, обеспечиваемый оболочкой, до IP65 (с системой вентиляции — до IP55) по ГОСТ 14254-96. Зона климатического исполнения, в которой можно использовать шкафы серии ШТВ-НП без риска потери или ухудшения основных характеристик шкафа, максимальна — У1 по ГОСТ 15150-90, и позволяет эксплуатировать их при температурах от минус 50 до 45 °С.
