Классификация и виды металлических кабельных лотков.

Кабеленесущие системы представляют собой конструкции, предназначенные для организации кабельных сетей на объекте. Обычные электрические провода можно прокладывать без вспомогательных элементов, а также путем размещения в пластиковых кабельных каналах или гофре. Объемные же кабели в большом количестве и большого сечения, которые используются на крупных объектах, располагаются в металлических лотках. Подробнее о них расскажем в данной статье.

Среди основных преимуществ металлических кабельных лотков:
• Долговечность. Благодаря специальным покрытиям и прочной конструкции лотки служат десятилетиями;
• Устойчивость к механическим воздействиям. Металл менее подвержен деформациям в отличие от пластика;
• Удобство монтажа. Большинство лотков имеют удобные механики соединения между собой, не требующие дополнительных приспособлений;
• Удобство эксплуатации. Позволяют производить необходимые и оперативные проверки и замену кабельных линий;
• Широкая область применения. Лотки могут использоваться на любых строительных объектах, в коммерческой и жилой недвижимости, на промышленных комплексах.

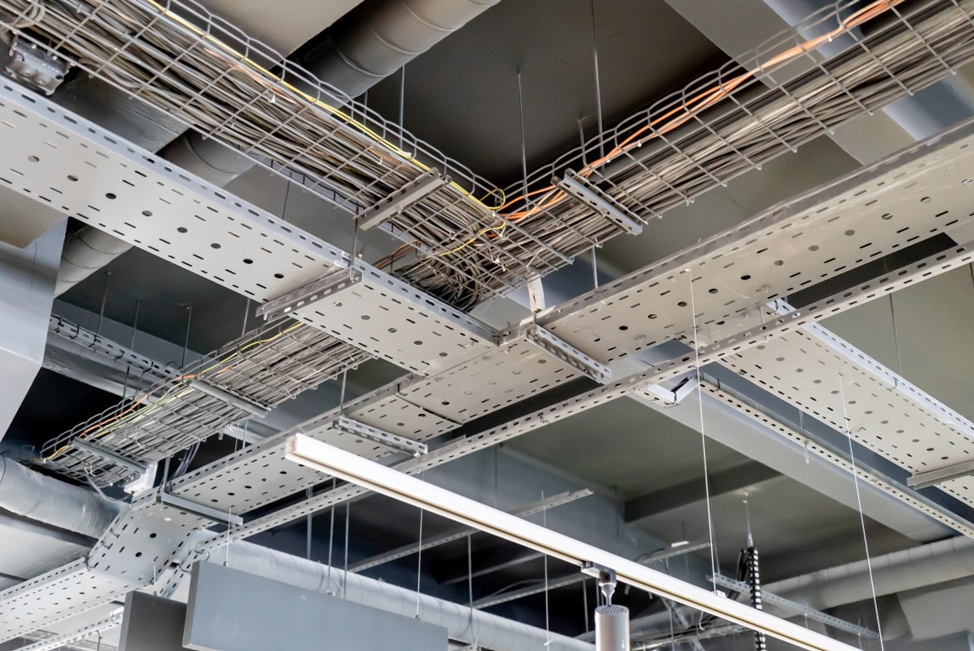

Металлические кабельные лотки бывают листовые, лестничные и проволочные. В компании ОСТЕК они также распределяются на серии:

• Листовые лотки серии ЛНМЗТ / ЛПМЗТ;
• Листовые лотки серии УЛН / УЛП;
• Листовые лотки серии ПЛНК / ПЛКП;
• Лестничные лотки серии НЛО / ВЛЛ;
• Лестничные лотки серии ЛКР;
• Проволочные лотки ПЛМ.

Листовые лотки

Металлические лотки делятся на перфорированные и неперфорированные. В первом случае обеспечивается естественная вентиляция внутри лотка, предотвращающая перегрев кабеля. Второй вариант исполнения обеспечивает дополнительную защиту кабеля от внешних воздействий.

Лотки легкой серии (ЛНМЗТ / ЛПМЗТ) чаще всего применяются для прокладки электропроводки внутри помещений. Максимальная ширина лотка 400 мм, а толщина — от 0,55 до 1,0 мм.

Универсальные лотки (УЛН / УЛП) подходят для прокладки любых типов кабеля, включая тяжелые силовые. Трубчатая форма замка крышки лотка обеспечивает дополнительную жесткость конструкции, повышает нагрузочные характеристики, позволяет осуществлять монтаж крышки без дополнительных соединителей и фиксаторов. Могут прокладываться как внутри, так и снаружи помещений. Выпускаются также в ширинах 500 - 600 мм, толщиной стали от 1,0 до 1,5 мм.

Промышленные лотки (ПЛКН / ПЛКП) разработаны с целью применения в промышленном строительстве. Используются для прокладки кабелей большого сечения и способны выдержать нагрузку до 420 кг/м. Предназначены для уличного монтажа кабеля. Могут быть изготовлены в ширинах от 100 до 600 мм, максимальная толщина стали — 2,0 мм.

Лестничные лотки

Данный вид кабельных лотков отличается повышенной несущей способностью, устойчивостью к ветровым и снеговым нагрузкам. Лестничные лотки могут прокладываться как горизонтально (серия НЛО), так и вертикально (серия ВЛЛ). Предназначены для монтажа кабельных трасс как внутри помещений, так и снаружи.

Лестничные лотки выдерживают нагрузку до 225 кг/м (в зависимости от серии: ВЛЛ до 100 кг/м, НЛО до 225 кг/м, ЛКР до 127 кг/м) и выпускаются в ширинах от 200 до 600 мм.

Промышленный лестничный лоток серии ЛКР отличается возможностью прокладки кабельной трассы на пролетах опор с шагом до 9 м, достигаемой за счет лестничной конструкции и толщины металла - 2,0 или 2,5 мм. В основном предназначен для монтажа кабеля на кабельных эстакадах.

Проволочные лотки

Система проволочных лотков ПЛМ предназначена для размещения внутри помещений на объектах, где требуется постоянный визуальный контроль за проводкой, а также оперативный доступ к кабельным линиям. В основном используются для сигнальных кабелей СКС.

Лотки серии ПЛМ изготавливаются из низкоуглеродистой проволоки, пруты которой соединяются путем сварки. Ширина изделия от 70 до 600 мм, максимальная нагрузка до 105 кг/м, толщина проволоки от 3,5 до 5 мм.

Доступные типы покрытий лотков OSTEC:

• Цинковое по методу Горячего Цинкования (ГЦ)
• Цинкование по методу Сендзимира (СЦ)
• Электрохимическое (гальваническое) оцинкование (ЭЦ)
• Порошковое окрашивание (О) в цвет RAL (только для изделий в СЦ)

Все кабельные лотки OSTEC изготавливаются из листовой стали 08ПС ГОСТ 1050-2013,

нержавеющей стали или листового алюминия в соответствии с требованиями ГОСТ Р 52868-2021. Вся товарная линейка прошла испытания и получила сертификаты качества.

При монтаже кабеленесущих систем обязательно соблюдение требований ПУЭ (Правила устройства электроустановок. Издание 7), СП 76.13330.2016 (Свод правил электротехнические устройства), ГОСТ Р 52868 (Системы кабельных и специальных кабельных коробов для электрических установок), а также использование инструкции по монтажу КНС OSTEC.

Изделия могут комплектоваться крышкой для более надежной защиты. Также доступны различные аксессуары для монтажа трассы сложной геометрии (повороты, углы, перегородки и др.).

Выбор кабельных лотков в первую очередь основывается на требованиях, установленных на объекте, и осуществляется исходя их плана помещения, а также внешних условий эксплуатации и климата.
